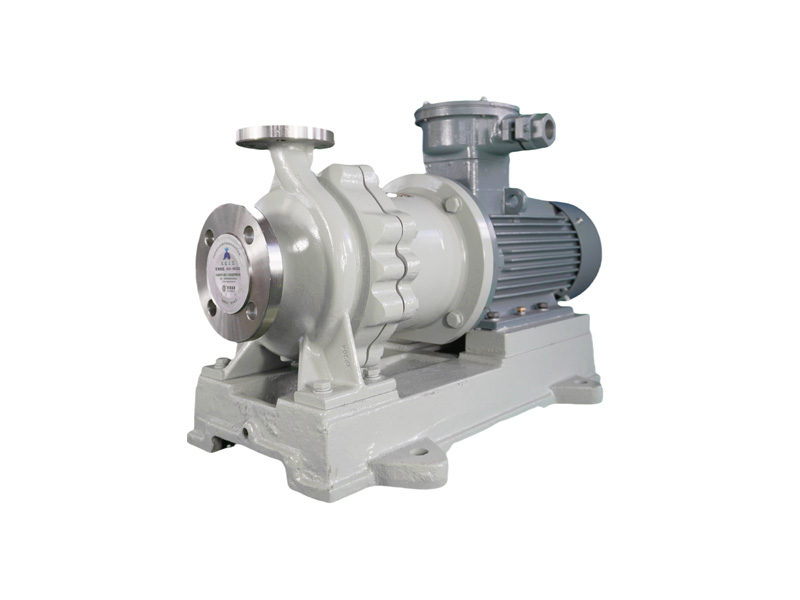

تتميز مضخة TCH المغناطيسية المصنوعة من الفولاذ المقاوم للصدأ، والمضادة للتسرب، بتصميمها المُحكم الغلق، مما يمنع التسرب بفعالية. صُنعت من الفولاذ المقاوم للصدأ، وتتميز بمقاومة ممتازة للتآكل. تضمن المغناطيسات عالية الجودة المُدمجة في المضخة تشغيلًا مغناطيسيًا موثوقًا، مما يجعلها مناسبة تمامًا للاستخدام في مجموعة متنوعة من الصناعات.
رقم الصنف :
TCHالنظام (موك) :
1دفع :
Alipay westernunion payapl L/C T/Tأصل المنتج :
Chinaلون :
Customizedميناء الشحن :
shanghai shenzhen guangzhouفترة إنتاج :
please contact 504893184@qq.com or CP +8613696510409طَرد :
Customizedمادة :
Steelدرجة حرارة العمل :
-60 to 300 ℃，New material withstands temperatures up to 450°Cضغط العمل :
1.6 to 6.3 MPaمضخة محرك مغناطيسي من الفولاذ المقاوم للصدأ بدون تسرب
تم تطوير مضخة TCH المغناطيسية المصنوعة من الفولاذ المقاوم للصدأ والمضادة للتسرب، وتحديثها بناءً على مضخة TC. طورت الشركة وصممت بشكل مستقل الجيل الثالث من المضخات الصناعية الجديدة، المزودة بمانع تسرب كامل، ومنع تسرب وتلوث. وتطبق مبدأ ميكانيكا المغناطيسية، حيث يُحاط الوسط بغطاء عازل ثابت لضمان انتقال عزم الدوران دون تلامس. تم إلغاء جهاز مانع تسرب العمود (مانع التسرب التغليفي أو المانع الميكانيكي) المستخدم في مضخات الطرد المركزي التقليدية، واستُخدم المانع الثابت بدلاً من المانع الديناميكي، مما يضمن مانع تسرب كامل لمضخة مغناطيسية جديدة خالية من التسرب.
مزايا المنتج
1. يعتمد المغناطيس على مغناطيس الفريت، Nd-Fe-B وكوبالت الساماريوم، والذي يتمتع بمغناطيسية جيدة ومقاومة لدرجات الحرارة العالية ولا يسبب إزالة المغناطيسية؛
2. غلاف العمود والمحمل المنزلق مصنوعان من كربيد السيليكون عالي المقاومة للتآكل والجرافيت والتترافلوروكربون ومواد أخرى، ومجهزان بأخاديد تزييت لضمان عمر خدمة المضخة بشكل فعال؛
٣. لا يوجد تسريب. جميع نقاط الختم مُحكمة الغلق بمانع تسرب ثابت، ويتم تشغيلها بواسطة وصلة مغناطيسية. لا حاجة لمانع تسرب النيتروجين، مما يجعله آمنًا واقتصاديًا وفعالًا.
تطبيق المنتج
تُستخدم مضخة المحرك المغناطيسي المصنوعة من الفولاذ المقاوم للصدأ بدون تسرب على نطاق واسع في نقل السوائل المسببة للتآكل في عمليات إنتاج البترول والصناعة الكيميائية وصنع القلويات والصهر والأتربة النادرة والمبيدات الحشرية والصباغة والأدوية وصناعة الورق والطلاء الكهربائي والتحليل الكهربائي وما إلى ذلك، وخاصة لنقل المواد القابلة للاشتعال والانفجار والمتطايرة والسامة وعالية الحرارة والقلويات القوية والمذيبات العضوية.
قائمة المواد
| جزء | مادة | جزء | مادة | جزء | مادة |
| ① جسم المضخة | 304/316/316L | ⑥ حلقة الختم | رباعي فلورو | ⑪ عمود المضخة | 304/316/316L/321 |
| ② المكره | 304/316/316L | ⑦ غلاف الختم | 316L/TA2/HC276 | ⑫ قوس | مغناطيس دائم/HT200 |
| ③ المكره بندق |
304/316/316L | ⑧ مجموعة المحمل العادي | ألياف الكربون/SSIC/كربيد الأسمنت | ⑬ مجموعة المغناطيس الخارجية | HT250/مغناطيس دائم |
| ④ غطاء المضخة | 304/316/316L | ⑨ مجموعة قرص الدفع | ألياف الكربون/SSIC/كربيد الأسمنت | ⑭ الآلات الكهربائية | حسب طلب العملاء |
| ⑤ مجموعة قرص الدفع | ألياف الكربون/SSIC/كربيد الأسمنت | ⑩ التجميع المغناطيسي الداخلي | مغناطيس دائم/304/316/316L/321 | ⑮ طبق | HT200/A3/فولاذ القناة |

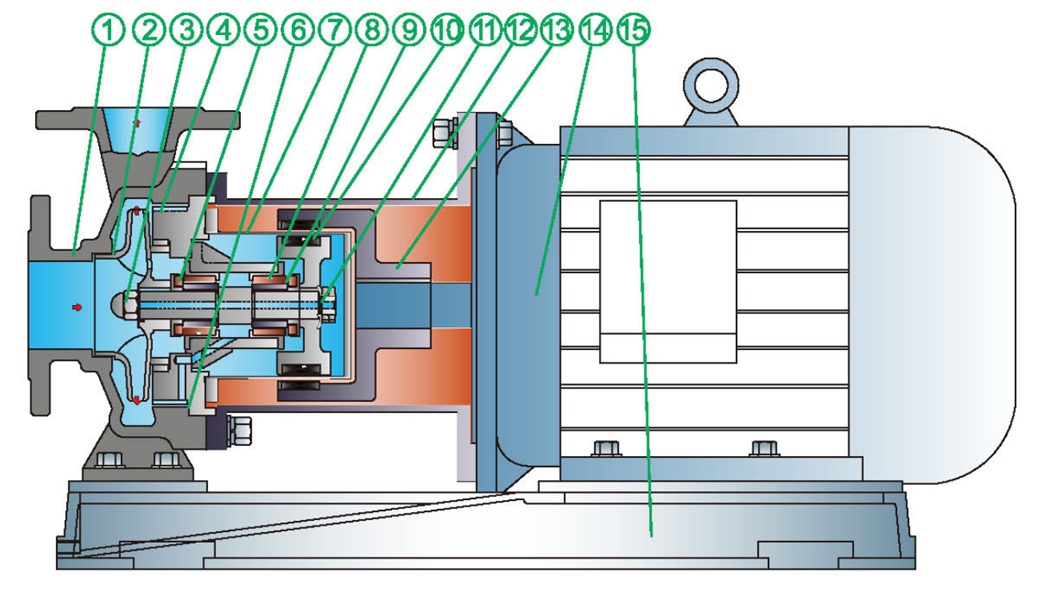

مخطط هيكلي

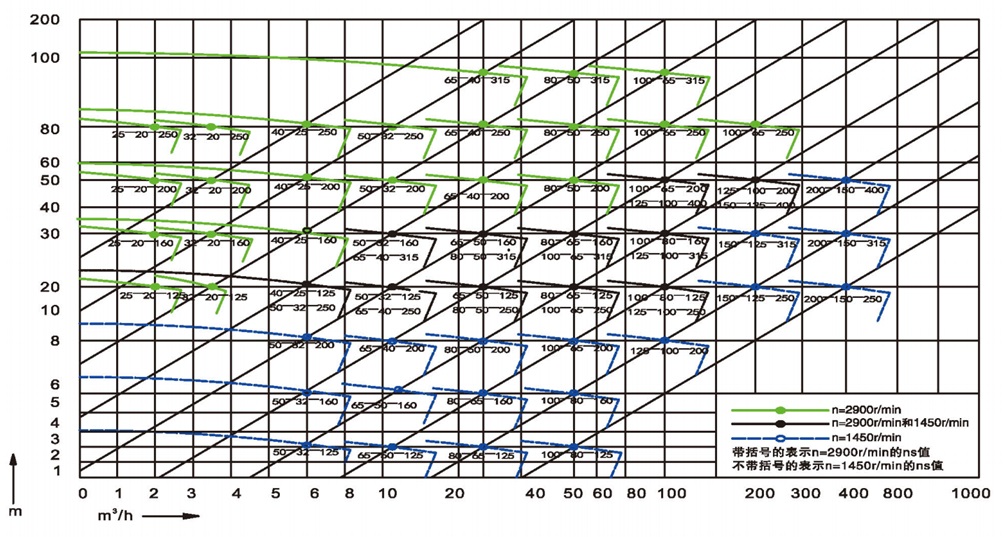

بيانات الأداء
| يكتب | الطاقة المقدرة | التدفق المقدر | الرأس المقدر | الجهد االكهربى | مادة غلاف المضخة | الشفط |
| 25-20-125 | 1.5 | 2.5 | 20 | 380 فولت | 304/316/316L | 25*20 |
| 25-20-160 | 2.2 | 2.5 | 32 | 380 فولت | 304/316/316L | 25*20 |
| 25-20-200 | 5.5 | 2.5 | 50 | 380 فولت | 304/316/316L | 25*20 |
| 25-20-250 | 11 | 2.5 | 80 | 380 فولت | 304/316/316L | |
| 32-20-125 | 1.5 | 3.2 | 20 | 380 فولت | 304/316/316L | 32*20 |
| 32-20-160 | 2.2 | 3.2 | 32 | 380 فولت | 304/316/316L | 32*20 |
| 32-20-200 | 5.5 | 3.2 | 50 | 380 فولت | 304/316/316L | 32*20 |
| 32-20-250 | 11 | 3.2 | 80 | 380 فولت | 304/316/316L | 32*20 |
| 40-25-125 | 2.2 | 6.3 | 20 | 380 فولت | 304/316/316L | 40*25 |
| 40-25-160 | 3 | 6.3 | 32 | 380 فولت | 304/316/316L | 40*25 |
| 40-25-200 | 5.5 | 6.3 | 50 | 380 فولت | 304/316/316L | 40*25 |
| 40-25-250 | 15 | 6.3 | 80 | 380 فولت | 304/316/316L | 40*25 |
| 40-25-315 | 6.3 | 125 | 380 فولت | 304/316/316L | 40*25 | |
| 50-32-125 | 3 | 12.5 | 20 | 380 فولت | 304/316/316L | 50*32 |
| 50-32-160 | 4 | 12.5 | 32 | 380 فولت | 304/316/316L | 50*32 |
| 50-32-200 | 7.5 | 12.5 | 50 | 380 فولت | 304/316/316L | 50*32 |
| 50-32-250 | 15 | 12.5 | 80 | 380 فولت | 304/316/316L | 50*32 |
| 50-32-315 | 12.5 | 125 | 380 فولت | 304/316/316L | 50*32 | |
| 65-50-125 | 4 | 25 | 20 | 380 فولت | 304/316/316L | 65*50 |
| 65-50-160 | 7.5 | 25 | 32 | 380 فولت | 304/316/316L | 65*50 |
| 65-40-200 | 15 | 25 | 50 | 380 فولت | 304/316/316L | 65*40 |
| 65-40-250 | 22 | 25 | 80 | 380 فولت | 304/316/316L | 65*40 |
| 65-40-315 | 37 | 25 | 125 | 380 فولت | 304/316/316L | 65*40 |
| 65-40-400 | 25 | 380 فولت | 304/316/316L | 65*40 | ||
| 80-65-125 | 7.5 | 50 | 20 | 380 فولت | 304/316/316L | 80*65 |
| 80-65-160 | 15 | 50 | 32 | 380 فولت | 304/316/316L | 80*65 |
| 80-50-200 | 18.5 | 50 | 50 | 380 فولت | 304/316/316L | 80*50 |
| 80-50-250 | 37 | 50 | 80 | 380 فولت | 304/316/316L | 80*50 |
| 80-50-315 | 55 | 50 | 125 | 380 فولت | 304/316/316L | 80*50 |
| 80-50-400 | 50 | 380 فولت | 304/316/316L | 80*50 | ||
| 100-80-125 | 15 | 100 | 20 | 380 فولت | 304/316/316L | 100*80 |
| 100-80-160 | 22 | 100 | 32 | 380 فولت | 304/316/316L | 100*80 |
| 100-65-200 | 37 | 100 | 50 | 380 فولت | 304/316/316L | 100*65 |
| 100-65-250 | 45 | 100 | 80 | 380 فولت | 304/316/316L | 100*65 |
| 100-65-315 | 75 | 100 | 125 | 380 فولت | 304/316/316L | 100*65 |
| 100-65-400 | 100 | 380 فولت | 304/316/316L | 100*65 | ||
| 125-80-160 | 380 فولت | 304/316/316L | 125*80 | |||
| 125-100-200 | 55 | 200 | 50 | 380 فولت | 304/316/316L | 125*100 |
| 125-100-250 | 75 | 200 | 80 | 380 فولت | 304/316/316L | 125*100 |
| 125-100-315 | 22 | 100 | 32 | 380 فولت | 304/316/316L | 125*100 |
| 125-100-400 | 37 | 100 | 50 | 380 فولت | 304/316/316L | 125*100 |
| 150-125-250 | 22 | 200 | 20 | 380 فولت | 304/316/316L | 150*125 |
| 150-125-315 | 45 | 200 | 32 | 380 فولت | 304/316/316L | 150*125 |
| 150-125-400 | 55 | 200 | 50 | 380 فولت | 304/316/316L | 150*125 |
| 200-150-250 | 55 | 400 | 20 | 380 فولت | 304/316/316L | 200*150 |
| 200-150-315 | 75 | 400 | 32 | 380 فولت | 304/316/316L | 200*150 |
| 200-150-400 | 110 | 400 | 50 | 380 فولت | 304/316/316L | 200*150 |
نطاق الأداء
ضغط التصميم: 1.6~6.3 ميجا باسكال، التدفق: 0.75~460 متر مكعب/ساعة، الرفع: 5~125 متر، الطاقة: 0.55~110 كيلو وات.
درجة الحرارة المطبقة: -60~300℃، يتم اعتماد مواد جديدة، ومقاومة درجة الحرارة يمكن أن تصل إلى 450℃.
