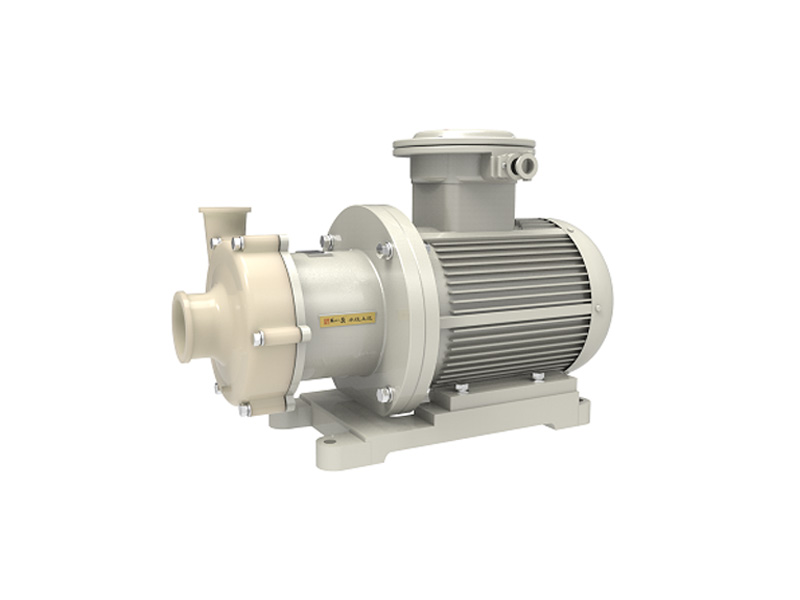

مضخة TCSF المزودة ببطانة مانعة للتسرب، والمُزوَّدة بمحرك مغناطيسي من الفلور، هي جهازٌ رائع. فهي مُبطَّنة بالفلور، مما يمنحها مقاومةً ممتازةً للتآكل. تضمن آلية التشغيل المغناطيسي تشغيلًا خاليًا من التسرب، مما يجعلها خيارًا مثاليًا لنقل السوائل في التطبيقات الكيميائية والصناعية.
رقم الصنف :
TCSFلون :
Customizedطَرد :
Customizedمادة :
Fluoroplasticدرجة حرارة العمل :
-20 to 120 ℃，Any concentration of acid-base mediumضغط العمل :
1.6 MPaمضخة محرك مغناطيسي من الفلور بدون بطانة مانعة للتسرب
تم تحسين وتحسين مضخة الدفع المغناطيسي الفلورية ذات البطانة غير المتسربة ذات العمود الثابت من سلسلة TCSF بناءً على المضخة المغناطيسية التقليدية، مما غيّر هيكل دوران المكره عبر عمود المضخة المغناطيسية التقليدية. يتمثل الهيكل في أن المكره يدور مباشرة، والعمود ثابت ولا يدور، ويُستخدم كدعامة فقط.
مزايا المنتج
1. تحسين كفاءة النقل واستقرار المضخة، وتقليل الأجزاء الداخلية؛
٢. درجة التعميم أعلى. يُصمَّم جزء النقل المغناطيسي للمضخة وفقًا للطاقة؛
3. تحسين تصميم الدائرة المغناطيسية، بحيث تكون تكلفة تصنيع المضخة أقل ومساحة الأرضية أصغر.
تطبيق المنتج
تُستخدم مضخة المحرك المغناطيسي الفلورية بدون تسرب على نطاق واسع في البترول والصناعات الكيميائية وصناعة الأحماض وصناعة القلويات والصهر والأتربة النادرة والمبيدات الحشرية والصباغة والأدوية وصناعة الورق والطلاء الكهربائي والتحليل الكهربائي والتخليل وما إلى ذلك.
قائمة المواد
| جزء | مادة | جزء | مادة | جزء | مادة |
| ① جسم المضخة | HT200/F46/PFA | ⑥ غلاف التعزيز | نظرة خاطفة | ⑪ قوس | HT200/ZG |
| ② حلقة فم جسم المضخة | PTFE/كربيد السيليكون المملوء | ⑦ حلقة الختم | مطاط الفلوروكربون/التيفلون | ⑫ القاعدة | HT200/فولاذ القناة |
| ③ عمود المضخة | كربيد السيليكون/بدون ضغط | ⑧ غلاف المحور | SIC/بدون ضغط | ⑬ المحرك | حسب طلب العميل |
| ④ مجموعة المكره | 45# F46/PFA/مغناطيس دائم | ⑨ محمل فاصل | SIC/بدون ضغط | ||
| ⑤ غلاف العزل | F46/PTFE | ⑩ مجموعة الدوار الخارجي | HT250/مغناطيس دائم |

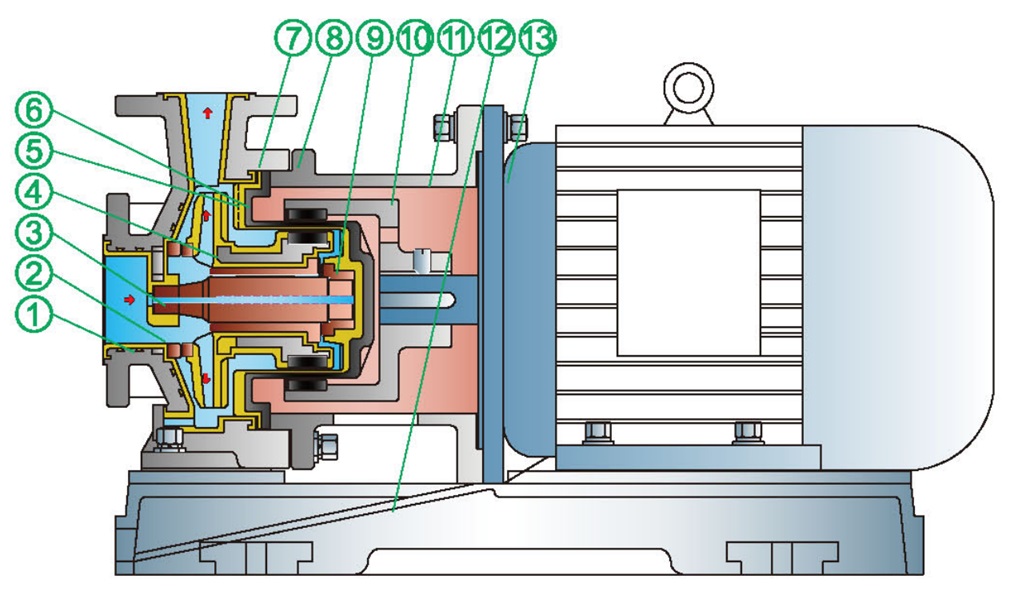

مخطط هيكلي
بيانات الأداء
| يكتب | الطاقة المقدرة | التدفق المقدر | الرأس المقدر | الجهد االكهربى | مادة غلاف المضخة | الشفط |
| 32-20-115ف | 3.2 | 380 فولت | F4/F46/F50 | 32*20 | ||
| 40-25-120 فهرنهايت | 6.3 | 380 فولت | F4/F46/F50 | 40*25 | ||
| 40-40-120 فهرنهايت | 6.3 | 380 فولت | F4/F46/F50 | 40*40 | ||
| 50-32-120 فهرنهايت | 12.5 | 380 فولت | F4/F46/F50 | 50*32 | ||
| 25-20-125 | 1.1 | 2.5 | 20 | 380 فولت | F4/F46/F50 | 25*20 |
| 25-20-160 | 2.2 | 2.5 | 32 | 380 فولت | F4/F46/F50 | 25*20 |
| 25-20-200 | 4 | 2.5 | 50 | 380 فولت | F4/F46/F50 | 25*20 |
| 25-20-250 | 7.5 | 2.5 | 80 | 380 فولت | F4/F46/F50 | 25*20 |
| 32-20-125 | 1.1 | 3.2 | 20 | 380 فولت | F4/F46/F50 | 32*20 |
| 32-20-160 | 3 | 3.2 | 32 | 380 فولت | F4/F46/F50 | 32*20 |
| 32-20-200 | 4 | 3.2 | 50 | 380 فولت | F4/F46/F50 | 32*20 |
| 32-20-250 | 7.5 | 3.2 | 80 | 380 فولت | F4/F46/F50 | 32*20 |
| 40-25-125 | 2.2 | 6.3 | 20 | 380 فولت | F4/F46/F50 | 40*25 |
| 40-25-160 | 3 | 6.3 | 32 | 380 فولت | F4/F46/F50 | 40*25 |
| 40-25-200 | 5.5 | 6.3 | 50 | 380 فولت | F4/F46/F50 | 40*25 |
| 40-25-250 | 11 | 6.3 | 80 | 380 فولت | F4/F46/F50 | 40*25 |
| 40-25-315 | 6.3 | 125 | 380 فولت | F4/F46/F50 | 40*25 | |
| 50-32-125 | 3 | 12.5 | 20 | 380 فولت | F4/F46/F50 | 50*32 |
| 50-32-160 | 4 | 12.5 | 32 | 380 فولت | F4/F46/F50 | 50*32 |
| 50-32-200 | 7.5 | 12.5 | 50 | 380 فولت | F4/F46/F50 | 50*32 |
| 50-32-250 | 11 | 12.5 | 80 | 380 فولت | F4/F46/F50 | 50*32 |
| 50-32-315 | 12.5 | 125 | 380 فولت | F4/F46/F50 | 50*32 | |
| 65-50-125 | 4 | 25 | 20 | 380 فولت | F4/F46/F50 | 65*50 |
| 65-50-160 | 5.5 | 25 | 32 | 380 فولت | F4/F46/F50 | 65*50 |
| 65-40-200 | 11 | 25 | 50 | 380 فولت | F4/F46/F50 | 65*40 |
| 65-40-250 | 18.5 | 25 | 80 | 380 فولت | F4/F46/F50 | 65*40 |
| 65-40-315 | 37 | 25 | 125 | 380 فولت | F4/F46/F50 | 65*40 |
| 80-65-125 | 7.5 | 50 | 20 | 380 فولت | F4/F46/F50 | 80*65 |
| 80-65-160 | 11 | 50 | 32 | 380 فولت | F4/F46/F50 | 80*65 |
| 80-50-200 | 15 | 50 | 50 | 380 فولت | F4/F46/F50 | 80*50 |
| 80-50-250 | 30 | 50 | 80 | 380 فولت | F4/F46/F50 | 80*50 |
| 80-50-315 | 45 | 50 | 125 | 380 فولت | F4/F46/F50 | 80*50 |
| 100-80-125 | 11 | 100 | 20 | 380 فولت | F4/F46/F50 | 100*80 |
| 100-80-160 | 18.5 | 100 | 32 | 380 فولت | F4/F46/F50 | 100*80 |
| 100-65-200 | 30 | 100 | 50 | 380 فولت | F4/F46/F50 | 100*65 |
| 100-65-250 | 45 | 100 | 80 | 380 فولت | F4/F46/F50 | 100*65 |
| 100-65-315 | 75 | 100 | 125 | 380 فولت | F4/F46/F50 | 100*65 |
| 125-80-160 | 30 | 160 | 32 | 380 فولت | F4/F46/F50 | 125*80 |
| 125-100-200 | 55 | 200 | 50 | 380 فولت | F4/F46/F50 | 125*100 |
| 125-100-250 | 75 | 200 | 80 | 380 فولت | F4/F46/F50 | 125*100 |
| 125-100-315 | 22 | 100 | 125 | 380 فولت | F4/F46/F50 | 125*100 |
| 125-100-400 | 37 | 100 | 50 | 380 فولت | F4/F46/F50 | 125*100 |
| 150-125-250 | 22 | 200 | 20 | 380 فولت | F4/F46/F50 | 150*125 |
| 150-125-315 | 45 | 200 | 32 | 380 فولت | F4/F46/F50 | 150*125 |
| 150-125-400 | 55 | 200 | 50 | 380 فولت | F4/F46/F50 | 150*125 |
| 200-150-250 | 55 | 400 | 20 | 380 فولت | F4/F46/F50 | 200*150 |
| 200-150-315 | 75 | 400 | 32 | 380 فولت | F4/F46/F50 | 200*150 |
| 200-150-400 | 110 | 400 | 50 | 380 فولت | F4/F46/F50 | 200*150 |

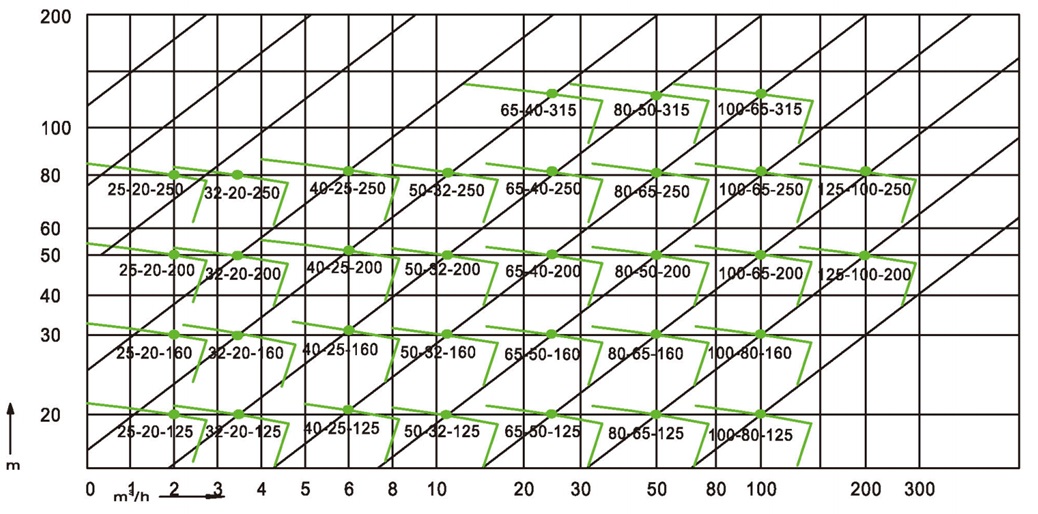

نطاق الأداء
ضغط التصميم: 1.6 ميجا باسكال، التدفق: 0.75~460 متر مكعب/ساعة، الرفع: 5~125 متر، الطاقة: 0.55~110 كيلو وات.
درجة الحرارة المطبقة: -20~120 ℃، وسط حمضي - قاعدي لأي تركيز.
