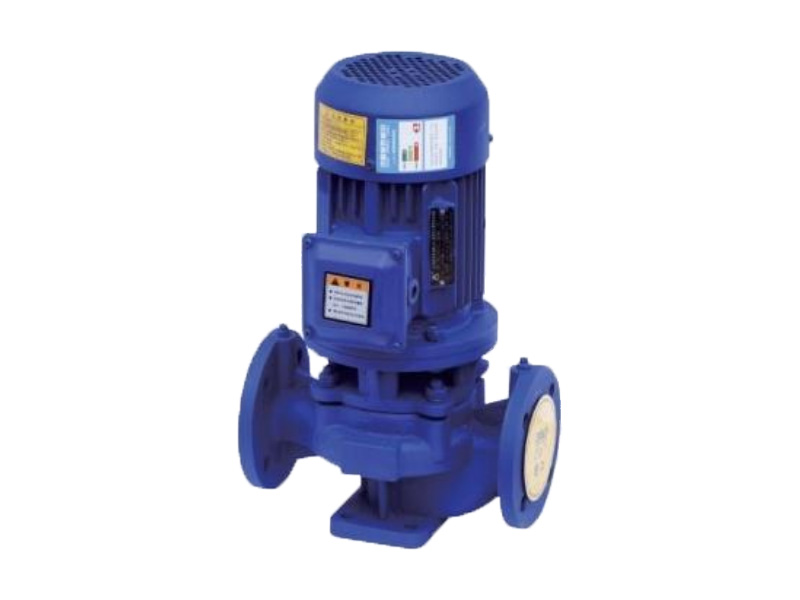

مضخة الطرد المركزي العمودية ذات الشفط الفردي من ISG هي مضخة أحادية المرحلة مدمجة موفرة للطاقة ومصممة لأنظمة التدفئة والتهوية وتكييف الهواء وإمدادات المياه والأنظمة الصناعية، وتوفر تشغيلًا هادئًا وسهولة في التركيب وأداءً موثوقًا به.
رقم الصنف :
ISGالنظام (موك) :
1لون :
Customziedطَرد :
Customziedمادة :
Cast iron/Stainless steelدرجة حرارة العمل :
＜40℃مضخة طرد مركزي عمودية ذات شفط واحد
طُوِّرت مضخات الطرد المركزي العمودية الخطية أحادية الشفط ISG من قِبَل الفريق الفني لشركة Shengshi Datang، بالتعاون مع خبراء المضخات المحليين، باستخدام نماذج هيدروليكية متطورة. بناءً على معايير أداء مضخات الطرد المركزي من نوع IS، تم تحسين سلسلة ISG علميًا مقارنةً بالمضخات العمودية التقليدية. ولتلبية متطلبات درجات الحرارة والوسائط المختلفة، وُسِّعت السلسلة لتشمل نماذج متخصصة متعددة، بما في ذلك مضخات الماء الساخن، ومضخات درجات الحرارة العالية، ومضخات المواد الكيميائية المقاومة للتآكل، ومضخات الزيت. تتميز هذه السلسلة بكفاءة عالية، وتوفير في الطاقة، وانخفاض مستوى الضوضاء، وأداء موثوق.
ظروف التشغيل
صُممت مضخات الطرد المركزي العمودية المضمنة أحادية الشفط من ISG للعمل في ظل الظروف التالية: يجب أن يكون ضغط الشفط أقل من 1.0 ميجا باسكال، ويجب ألا يتجاوز أقصى ضغط تشغيل للنظام 1.6 ميجا باسكال (يُحسب بضغط مدخل المضخة مضافًا إليه رأس المضخة). يبلغ ضغط الاختبار الهيدروستاتيكي للمضخة 2.5 ميجا باسكال. يجب على العملاء تحديد ضغط تشغيل النظام عند تقديم الطلب. في حال تجاوز ضغط النظام 1.6 ميجا باسكال، يجب توضيح ذلك بوضوح حتى يتمكن المصنع من استخدام مواد فولاذية مصبوبة في مكونات تدفق المضخة وقطع التوصيل لضمان المتانة في ظل ضغوط أعلى. تُعد هذه المضخات مناسبة للبيئات التي لا تتجاوز فيها درجة الحرارة المحيطة 40 درجة مئوية وتبقى الرطوبة النسبية أقل من 95%. بالنسبة للوسط المنقول، يجب ألا يتجاوز محتوى الجسيمات الصلبة 0.1% حجمًا، مع أحجام جسيمات أكبر من 0.2 مم. إذا كانت الوسط يحتوي على جزيئات دقيقة، فيجب على العملاء إبلاغ الشركة المصنعة في وقت الطلب حتى يمكن توفير الأختام الميكانيكية المقاومة للتآكل لتعزيز عمر خدمة المضخة في ظل هذه الظروف.
مزايا المنتج
1. تتميز مضخة الطرد المركزي الخطية أحادية الشفط من ISG بتصميم عمودي خطي، مع قطري مدخل ومخرج على خط الوسط، مما يُسهّل تركيبها مباشرةً في الأنابيب. هيكلها المدمج والموفر للمساحة يُقلل من تكاليف البناء، ومع غطاء واقٍ، فهي مناسبة للاستخدام الخارجي.
٢. يُركَّب الدافع على عمود المحرك الممتد، مما يضمن طولًا محوريًا قصيرًا وتصميمًا مدمجًا. تُوازِن ترتيبات المحامل المُحسَّنة الأحمال الشعاعية والمحورية، مما يُؤدِّي إلى تشغيل سلس، وانخفاض الاهتزاز، وانخفاض الضوضاء.
3. تستخدم مضخة الطرد المركزي العمودية ذات الشفط الفردي من ISG أنظمة ختم ميكانيكية متقدمة مع حلقات ختم من سبائك التيتانيوم المستوردة، وأختام ميكانيكية مقاومة لدرجة الحرارة المتوسطة، ومواد سبائك صلبة، مما يوفر مقاومة فائقة للتآكل وعمر خدمة أطول.
٤. التركيب والصيانة سهلان للغاية، إذ لا حاجة لتفكيك نظام الأنابيب. فك صامولة قاعدة وصلة المضخة يُسهّل استخراج مجموعة الدوار بالكامل.
5. يمكن تشغيل مضخة الطرد المركزي العمودية ذات الشفط الفردي ISG في تكوينات متسلسلة أو متوازية لتلبية متطلبات التدفق والرأس المتنوعة.
6. يدعم التثبيت الرأسي والأفقي لاستيعاب احتياجات تخطيط خطوط الأنابيب المختلفة.
تطبيق المنتج
تُستخدم مضخة الطرد المركزي العمودية الخطية أحادية الشفط ISG لنقل المياه النظيفة والسوائل الأخرى ذات الخصائص الفيزيائية المشابهة للمياه النظيفة. وهي مناسبة لإمدادات المياه والصرف الصحي في المناطق الصناعية والحضرية، وتوصيل المياه المضغوطة في المباني الشاهقة، وري الحدائق بالرش، وضبط ضغط أنظمة الحماية من الحرائق، وتوصيل المياه لمسافات طويلة، وضبط ضغط أنظمة التدفئة ودورات المياه الباردة والساخنة في الحمامات وغيرها، بالإضافة إلى مطابقة المعدات، وغيرها. درجة حرارة التشغيل T أقل من 80 درجة مئوية.

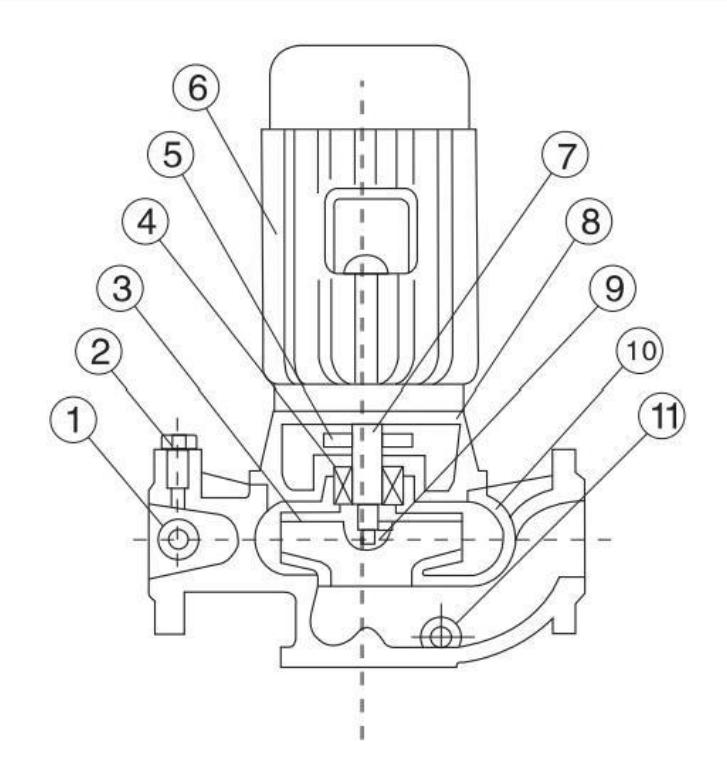

مخطط هيكلي
| 1 | سدادة الضغط | 7 | رمح |
| 2 | صمام التهوية | 8 | القاعدة المشتركة |
| 3 | المكره | 9 | صمولة المكره |
| 4 | الختم الميكانيكي | 10 | جسم المضخة |
| 5 | عاكس الهواء | 11 | صمام التصريف |
| 6 | المحرك |
الوصف الهيكلي لنوع ISG:
