مضخة الفلور المغناطيسية المقاومة للتسرب من سلسلة TCAF، المخصصة للعمليات الكيميائية، تستخدم وصلة مغناطيسية للإغلاق، مما يضمن عدم تسرب السوائل. تُعد خيارًا مثاليًا للعمليات الكيميائية، إذ تضمن السلامة واستقرار نقل السوائل.
رقم الصنف :
TCAFالنظام (موك) :
1لون :
Customizedطَرد :
Customizedمادة :
Steelدرجة حرارة العمل :
-30 to 180 ℃ضغط العمل :
2.5 MPaمضخة الفلور المغناطيسية غير التسربية للعمليات الكيميائية
صُممت وطُوّرت مضخة الفلور المغناطيسية المقاومة للتسرب، والمخصصة للعمليات الكيميائية من سلسلة TCAF، وفقًا لمعيار Api685-2000. جميع أجزاء مسار التدفق مصنوعة من البلاستيك الفلوري، مما يسمح بنقل المواد المسببة للتآكل، مثل الأحماض والقلويات والمواد المؤكسدة، مهما كان تركيزها (شدتها). غلاف العزل مصنوع من مواد خاصة، تتميز بخصائص ميكانيكية عالية القوة، وتمنع تأثير تيار إيدي المغناطيسي في المضخة المغناطيسية.
مزايا المنتج
1. يتميز بمحرك مغناطيسي مبتكر مع تركيز تدفق قوي وربط دائرة موثوق به.
2. يتم ضغط جسم المضخة والأجزاء المبللة بشكل متكامل باستخدام الفولاذ الكربوني وبطانة بلاستيكية فلوروبلاستيك لتعزيز مقاومة التآكل.
3. يمنع عمود Cr13 المغطى بطبقة بلاستيكية فلوروية الكسور الشائعة في التصميمات التقليدية.
4. تضمن محامل كربيد السيليكون المزودة بأخاديد التشحيم المتانة وعمر الخدمة الطويل.
تطبيق المنتج
يُستخدم على نطاق واسع في نقل عمليات الإنتاج في الصناعات الكيميائية والبتروكيماوية والصيدلانية والطباعة والصباغة وغيرها، كما أنه ينقل السوائل النظيفة بكثافة نوعية لا تتجاوز 1.84. وهو مناسب بشكل خاص لنقل المواد السائلة القابلة للاشتعال والانفجار والسامة والضارة والتآكلية والثمينة. كما يمكنه نقل محاليل الأحماض العضوية وغير العضوية، مثل أحماض الكبريتيك والنيتريك والهيدروكلوريك والفوسفوريك، بدرجات حرارة وتركيزات مختلفة.
قائمة المواد
| جزء | مادة | جزء | مادة | جزء | مادة |
| ① جسم المضخة | خط ZG F50/PFA | ⑨ الدعم | خط مغناطيسي دائم/45# F50 | ⑰ وصلة المضخة | 45# |
| ② المكره | 45# خط F50 | ⑩ المغناطيس الخارجي | مغناطيسي دائم/ZG | ⑱ الحجاب الحاجز | 304 |
| ③ عمود المضخة | SIC/SSIC | ⑪ إطار التوصيل | ZG | ⑲ الاقتران الكهربائي | 45# |
| ④ غلاف العمود | SIC/SSIC/45 خط F50 | ⑫ الغدة الأمامية للمحمل | زد جي/ايه 3 | ⑳ الدرع | نوع مفتوح بدون شرارة |
| ⑤ مقود الدفع | SIC/SSIC | ⑬ المحمل الأمامي | Gcr15 | ㉑ موتور | حسب طلب العميل |
| ⑥ غطاء المضخة | ZG/F50/PFA | ⑭ صندوق المحمل | ZG | ㉒ الطابق | زد جي/ايه 3 |
| ⑦ الحشية | F4/FKM | ⑮ المحمل الخلفي | Gcr15 | ||
| ⑧ المغناطيس الداخلي | مغناطيسي دائم/فولاذ 45#/F50 | ⑯ الغدة الخلفية للمحمل | زد جي/ايه 3 |

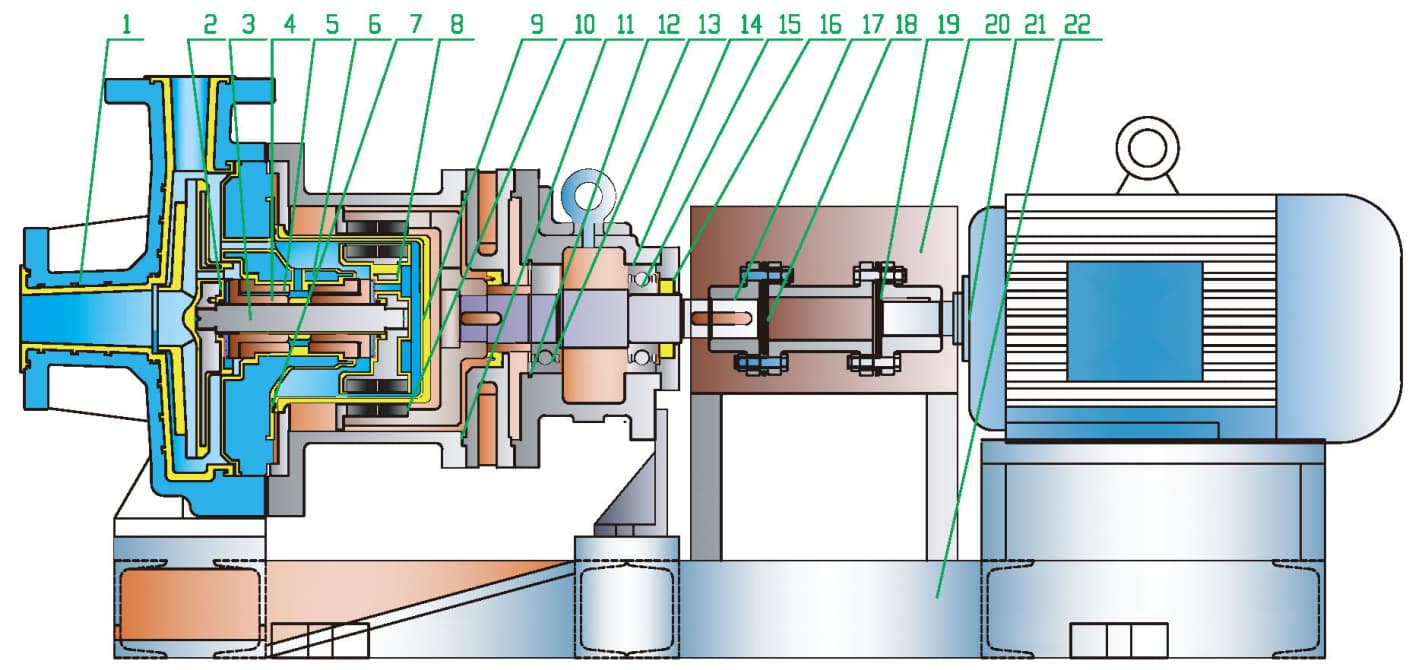

مخطط هيكلي

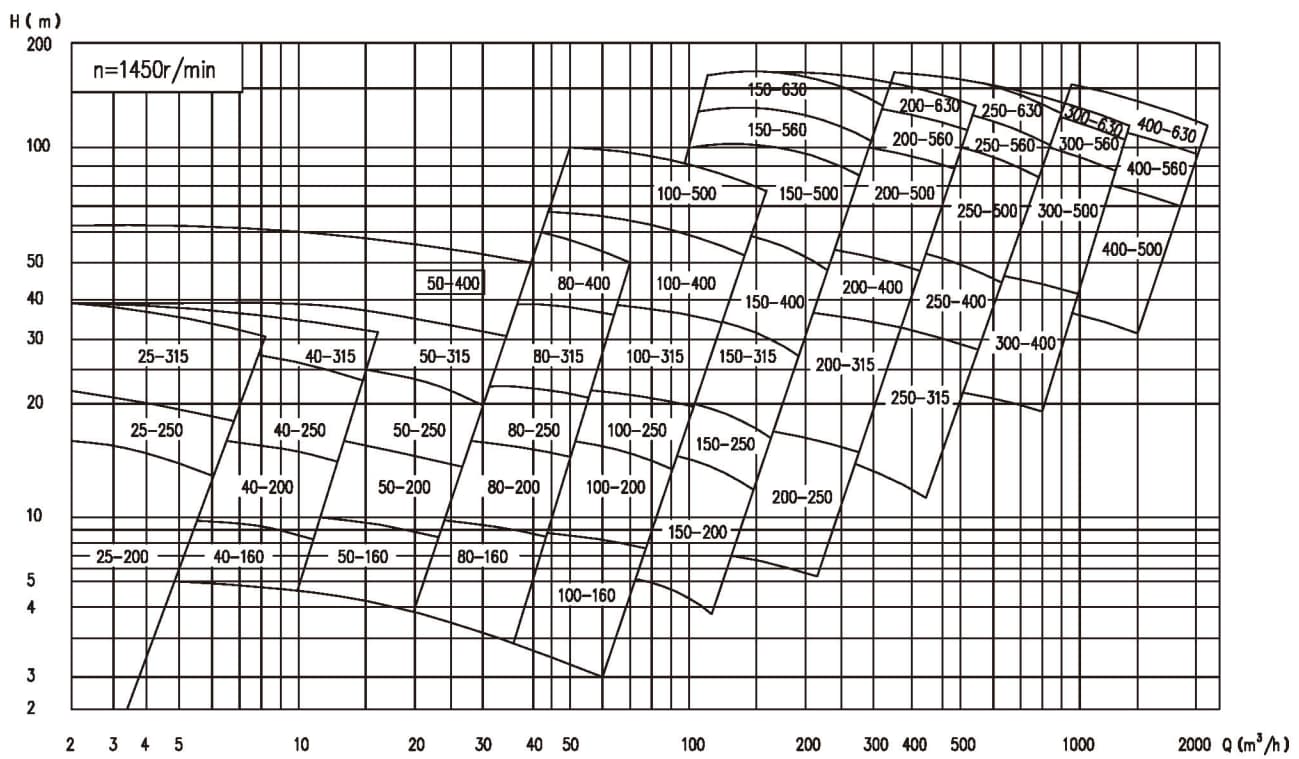

نطاق الأداء
نطاق الأداء:
عيار: 25～400 مم
ضغط التصميم: 2.5~5.0 ميجا باسكال،
تدفق: 5.5~2750م³/ساعة
مضاءة: 16~250 متر
قوة: 2.2~500 كيلو واط
درجة الحرارة المطبقة-80~120°C(TZA);-80~450°C(TZE).
