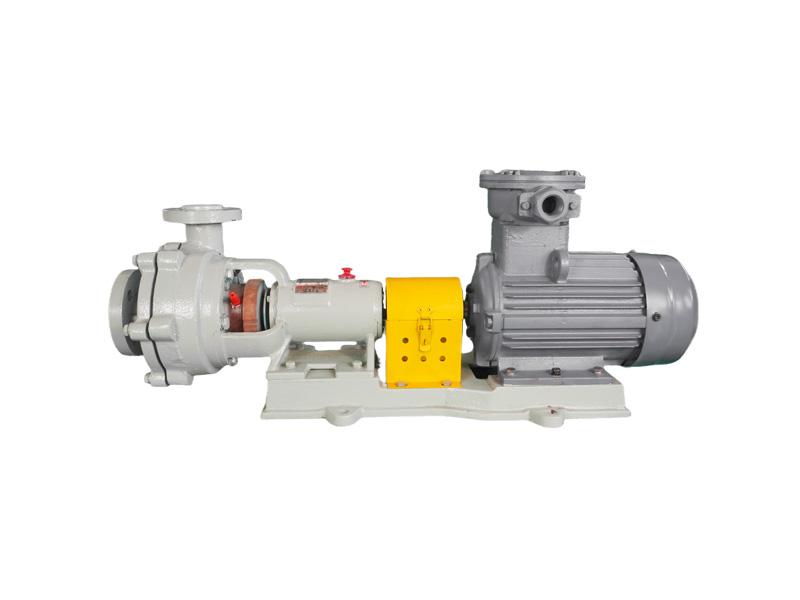

مضخة الملاط المقاومة للتآكل والتآكل مصممة لنقل الملاط الكاشط والمسبب للتآكل في صناعات التعدين والمعادن والكيميائيات. بفضل موادها المتينة وبنيتها القوية، تضمن هذه المضخة عمرًا طويلاً وأداءً مستقرًا وصيانةً أقل.
رقم الصنف :
TMU-ZKالنظام (موك) :
1لون :
Customziedطَرد :
Customziedمادة :
Cast iron/Stainless steelمضخة الملاط المقاومة للتآكل والتآكل
تضمن مضخة الملاط هذه أداءً موثوقًا في ظل ظروف تشغيل صارمة. تتطلب تدفقًا أدنى يتراوح بين 30% و35% من أفضل أداء، وتمنع التشغيل الجاف، وتحد من محتوى الغاز إلى أقل من 5%. بالإضافة إلى ذلك، يجب أن تبقى تقلبات درجات الحرارة ضمن ±40 درجة مئوية لمنع التلف وضمان تشغيل فعال وطويل الأمد.
ميزات التصميم
مقاومة التآكل والتآكل
مضخة الملاط من سلسلة TMU-ZK هي مضخة طرد مركزي أحادية المرحلة وشفط أحادي، من النوع الكابولي. مكوناتها المبللة مبطنة بالبولي إيثيلين عالي الوزن الجزيئي (UHMWPE)، مما يوفر مقاومة استثنائية للتآكل والتآكل، وخصائص مقاومة للزحف (مقاومة للتشقق الناتج عن الإجهاد البيئي). كما يعزز هيكلها المقوى بالمعدن قدرتها على تحمل الضغط.
التنوع
مضخة واحدة تتكيف مع ظروف العمل المتنوعة. يمكنها التعامل مع:
السوائل أو المواد الصلبة الشفافة الحمضية/القلوية، والمواد الصلبة المسببة للتآكل في علم المعادن، والأحماض المخففة المختلفة في صناعة حمض الكبريتيك، ومياه الصرف الصحي في التطبيقات البيئية، والمزيد.
خيارات الختم المتعددة
تدعم السلسلة تكوينات إحكام مرنة: مانع تسرب ديناميكي من النوع K، مانع تسرب ميكانيكي مفرد، مانع تسرب ميكانيكي خرطوشة، مانع تسرب ميكانيكي مزدوج. يعتمد الاختيار على متطلبات التشغيل المحددة.
تركيب المنتج
يجب تثبيت المضخة بشكل آمن على أساس مستقر لعزلها عن الاهتزازات الميكانيكية الخارجية.
مواصفات الأساس:
الوزن ≥ 3× الوزن الإجمالي لوحدة المضخة.
يجب أن تتجاوز مساحة البصمة أبعاد اللوحة الأساسية.
ضع مادة التبطين بين اللوحة الأساسية والأساس.
تأكد من وجود مساحة صيانة كافية حول المضخة لإجراء الخدمة.
تركيب أنابيب المدخل
تجنب الانحناءات لأعلى في منتصف خط الأنابيب لمنع جيوب الهواء التي تؤثر سلبًا على الأداء.
معايير توصيل الأنابيب
قم بتنظيف جميع الأنابيب المتصلة جيدًا قبل التثبيت.
يجب أن يكون لأنابيب المدخل/المخرج دعامات مستقلة؛ ولا تنقل وزن خط الأنابيب إلى غلاف المضخة أبدًا.
تكوين الصمام
لعملية رفع الشفط: قم بتثبيت صمام عند المخرج.
لعملية الشفط المغمورة: قم بتثبيت الصمامات عند كل من المدخل والمخرج.
موصى به: قم بتثبيت معوضات الأنابيب عند المدخل/المخرج لتسهيل الصيانة.
تطبيق المنتج
هذا المنتج قابل للتطبيق على نطاق واسع للسوائل مثل الأحماض والقلويات والأملاح والزيوت والأغذية والمشروبات والمنتجات الكحولية والمذيبات العضوية وما إلى ذلك. وهو مناسب بشكل خاص لنقل السوائل شديدة التآكل التي تحتوي على جزيئات دقيقة.

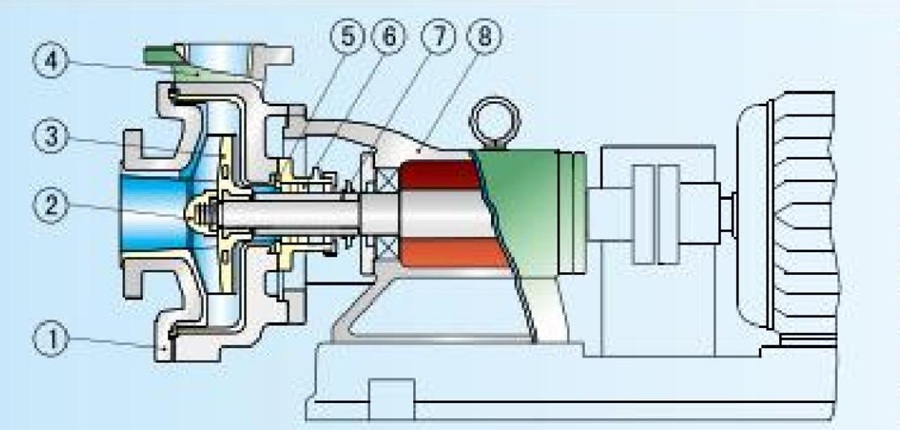

مخطط هيكلي
| نموذج | معدل التدفق (م³/ساعة) | الرأس (م) | Efc (%) | NPSH (م) | مدخل*مخرج (مم) | قوة المحرك (كيلوواط) | جيجا وات (كجم) |
| TMU-ZK250/800-50 | 800 | 50 | 70 | 7.6 | 250*200 | 200 | 1700 |
| نموذج | الأبعاد الخارجية وأبعاد التركيب | |||||||||||
| A | B | E | H1 | H2 | L1 | L2 | L3 | L4 | L5 | L6 | 4-Φd | |
| TMU-ZK250/800-50 | 700 | 750 | 302 | 545 | 570 | 175 | 285 | 1200 | 1900 | 445 | 2530 | 4-Φ28 |

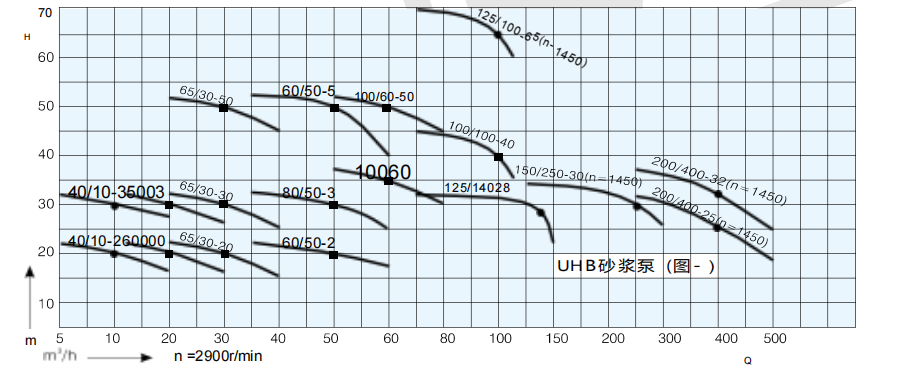

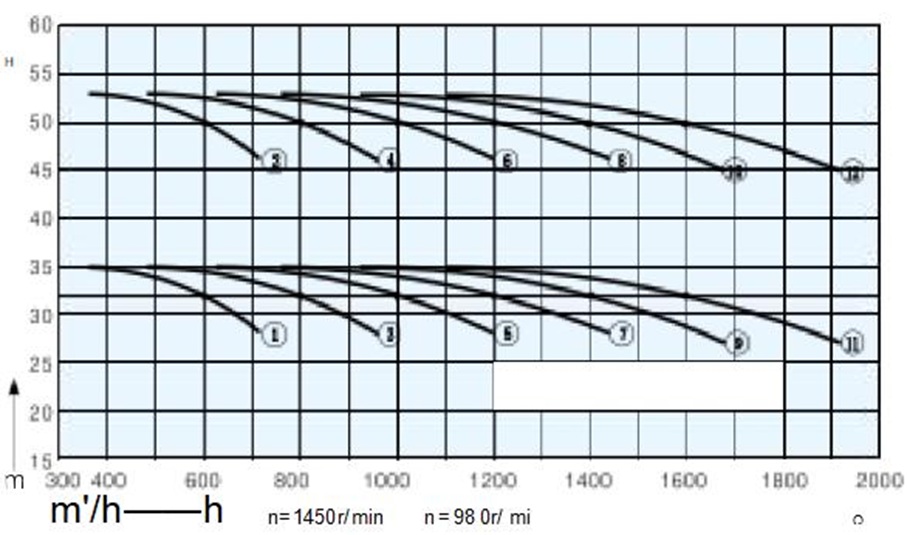

منحنى الأداء
