مضخة الطرد المركزي ذات الشفط الأفقي أحادية المرحلة ISW هي تصميم أحادي المرحلة وشفط واحد لنقل السوائل بكفاءة في خطوط الأنابيب وأنظمة التدفئة والتهوية وتكييف الهواء وإمدادات المياه.
رقم الصنف :
ISWالنظام (موك) :
1لون :
Customziedطَرد :
Customziedمادة :
Cast iron/Stainless steelدرجة حرارة العمل :
≤40℃مضخة طرد مركزي ذات شفط أفقي أحادي المرحلة
بناءً على معايير أداء مضخات الطرد المركزي من نوعي IS وIR، طورت شركة Shengshi Datang سلاسل مضخات الطرد المركزي الأفقية ISW، ISWR، ISWH، ISWY، ISWHY، ISWD، ISWRD، ISWHD، ISWYD، وISWHYD، وفقًا لمعايير ISO 2858. تعتمد هذه السلسلة على نماذج هيدروليكية محلية متطورة وتصاميم مُحسّنة، مما يجعلها الجيل الجديد المثالي من مضخات الطرد المركزي الأفقية عالية الكفاءة والموفرة للطاقة.
ظروف التشغيل
أقصى ضغط تشغيل لنظام المضخة هو 1.6 ميجا باسكال، أي أن مجموع ضغط الشفط وضغط الهواء يجب أن يكون أقل من 1.6 ميجا باسكال. (إذا تجاوز ضغط النظام 1.6 ميجا باسكال، يُرجى تحديد ذلك عند الطلب لاستخدام الفولاذ المصبوب في مكونات تدفق المضخة وتوصيلها). صُممت المضخة للتعامل مع الماء النظيف أو السوائل الأخرى ذات الخصائص الفيزيائية والكيميائية المماثلة. (إذا كان الوسط يحتوي على جزيئات دقيقة، يُرجى تحديد ذلك عند الطلب لتجهيز أختام ميكانيكية مقاومة للتآكل). يجب ألا تتجاوز درجة الحرارة المحيطة 40 درجة مئوية، وألا يتجاوز الارتفاع 1000 متر، وألا تتجاوز الرطوبة النسبية 95%.
ميزات المنتج
1. هيكل مدمج:
تتميز مضخة الطرد المركزي الأفقية أحادية المرحلة هذه بتصميم مدمج يجمع بين المضخة والمحرك، مما يمنحها مظهرًا جذابًا وحجمًا أصغر بنحو 30% من المضخات الأفقية التقليدية. مزودة بمحرك خارجي مصنف IP54، ويمكن تركيبها مباشرةً في الهواء الطلق دون الحاجة إلى حجرة مضخة.
2. تشغيل سلس وهادئ:
يضمن التركيز العالي أداءً مستقرًا. يقلل التوصيل المباشر بين المحرك والمضخة من الاهتزاز والضوضاء، بينما يُطيل المكره المتوازن ديناميكيًا عمر المحمل ويُحسّن بيئة التشغيل.
3. ختم ميكانيكي ممتاز:
تعمل الأختام الميكانيكية المصنوعة من سبائك صلبة على تعزيز مقاومة التآكل، وضمان التشغيل بدون تسرب، وإطالة عمر الخدمة.
4. التصميم الهيدروليكي المتقدم:
يوفر تصميم المكره المبتكر كفاءة عالية وأداءً فائقًا.
5. تفاصيل هيكلية فريدة:
يتم تسهيل الصيانة والمراقبة من خلال وجود فتحة تصريف في قاعدة المضخة وصنابير الضغط الموجودة على شفاه المدخل والمخرج.
6. تكوين صديق للأنابيب:
بفضل مدخل أفقي ومخرج عمودي، يتم تبسيط تخطيط خط الأنابيب وتركيبه.
التطبيقات الرئيسية
1. مضخة المياه النقية الأفقية ISW:
مُصمم لنقل المياه النظيفة والسوائل الأخرى ذات الخصائص الفيزيائية والكيميائية المشابهة. مناسب لإمدادات المياه والصرف الصحي في المناطق الصناعية والحضرية، وضغط المباني الشاهقة، وري الحدائق، وتعزيز مكافحة الحرائق، والنقل لمسافات طويلة، وتوزيع أنظمة التدفئة والتهوية وتكييف الهواء، وتوزيع مياه الحمامات الساخنة والباردة، ومطابقة المعدات. درجة حرارة التشغيل: ≤ 80 درجة مئوية.
2. مضخة الماء الساخن الأفقية ISWR/ISWRD:
يُستخدم على نطاق واسع في تدوير الماء الساخن وضبط الضغط في الغلايات (صناعات الطاقة، والمعادن، والكيماويات، والمنسوجات، وصناعة الورق، والفنادق، والحمامات، وغيرها) وأنظمة التدفئة الحضرية. درجة حرارة التشغيل: ≤ 120 درجة مئوية.
3. مضخة كيميائية أفقية ISWH:
ينقل السوائل غير الصلبة، المسببة للتآكل، واللزوجة الشبيهة بالماء. مثالي لصناعات البترول، والكيمياء، والمعادن، والطاقة، وصناعة الورق، والأغذية/الأدوية، والألياف الصناعية. درجة حرارة التشغيل: -20 درجة مئوية ~ +120 درجة مئوية.
4. مضخة زيت خط الأنابيب الأفقي ISWB:
ينقل البنزين والكيروسين والديزل وغيرها من السوائل القابلة للاشتعال/الانفجار. درجة حرارة التشغيل: من +٢٠ درجة مئوية إلى +١٢٠ درجة مئوية.

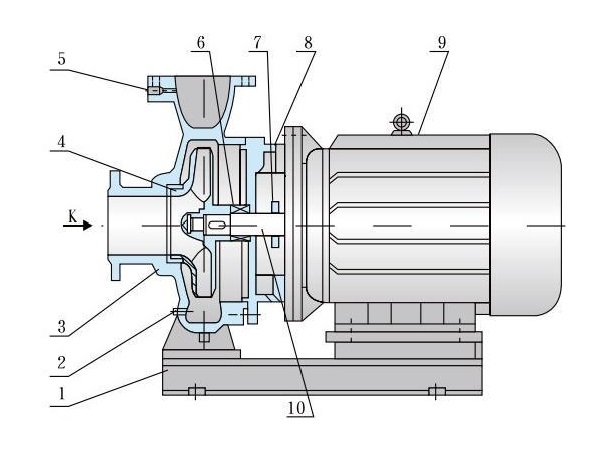

مخطط هيكلي
1 | قاعدة |
2 | فتحة التصريف |
3 | جسم المضخة |
4 | المكره |
5 | صنبور الضغط |
6 | الختم الميكانيكي |
7 | حلقة الاحتفاظ بالماء |
8 | الغلاف النهائي |
9 | المحرك |
10 | رمح |
انظر الرسم التخطيطي:
تتكون الوحدة من ثلاثة أجزاء: المضخة، والمحرك، والقاعدة. يتكون هيكل المضخة من جسم المضخة، والمروحة، وغطائها، والمانع التسرب الميكانيكي، ومكونات أخرى. وهي مضخة طرد مركزي أفقية أحادية المرحلة، ذات شفط واحد، مع فصل جسم المضخة وغطائها من الجهة الخلفية للمروحة (تصميم نصف خلفي).
تتميز معظم المضخات بحلقات مانعة للتسرب على الجانبين الأمامي والخلفي للمكره، بالإضافة إلى فتحات التوازن على الغطاء الخلفي لمقاومة الدفع المحوري على الدوار.
أ.تصميم التدفق: مدخل أفقي محوري، مخرج عمودي للأعلى.
ب.تكوين العمود: المضخة والمحرك متحدا المحور. يستخدم امتداد عمود المحرك محامل كروية مزدوجة ذات تلامس زاوي لموازنة القوة المحورية المتبقية جزئيًا.
ج.التركيب: متصل بشكل مباشر دون الحاجة إلى محاذاة؛ قاعدة مشتركة مع عوازل اهتزاز من النوع IG لتقليل الاهتزاز.
