تتميز مضخة الدفع المغناطيسي المبطنة بالفلور، والمانعة للتسرب، بمقاومتها العالية للتآكل، بفضل بطانة الفلور. تضمن آلية الدفع المغناطيسي إحكامًا محكمًا يمنع أي تسرب، مما يجعلها مناسبة لمجموعة واسعة من تطبيقات نقل السوائل.
رقم الصنف :
TCFالنظام (موك) :
1لون :
Customizedطَرد :
Customizedمادة :
HT200 lined F46درجة حرارة العمل :
-20 to 120°C; -20 to 80°Cضغط العمل :
1.6 MPaمضخة محرك مغناطيسي مبطنة بالفلور لا تسبب تسربًا
مضخة TCF المغناطيسية المبطنة بالفلور، الخالية من التسرب، هي نوع جديد من المضخات، تُطبّق مبادئ ميكانيكا المغنطيسية الحديثة، وتستخدم النقل المغناطيسي للمغناطيس الدائم لتحقيق نقل عزم الدوران دون تلامس. جميع أجزاء التدفق الزائد مصنوعة من البلاستيك الفلوري، الذي يمكنه نقل المواد المسببة للتآكل، مثل الأحماض والقلويات والمواد المؤكسدة، مهما كان تركيزها (قوتها).
مزايا المنتج
1. جسم المضخة مصنوع من الحديد الزهر والفولاذ الكربوني و304 و316L المبطن بالبلاستيك الفلوري، والدوار الداخلي وغطاء المضخة والمكره وأكمام العزل وأجزاء الفائض الأخرى مصنوعة من حشوات معدنية مغلفة بالبلاستيك الفلوري؛
2. المغناطيس هو نوع جديد من المغناطيس الدائم ذو المغناطيسية الجيدة ومقاومة درجات الحرارة العالية وعدم إزالة المغناطيسية؛
٣. غلاف العمود والمحمل المنزلق مصنوعان من مواد عالية المقاومة للتآكل، مثل كربيد السيليكون والجرافيت والرباعي فلورو، ومادة أخرى، ومجهزان بأخاديد تزييت لضمان عمر خدمة المضخة بشكل فعال. يعتمد الختم على ختم ثابت مغلق، مما يحل مشكلة تسرب المواد تمامًا، ويغني عن الحاجة إلى التزييت المستقل ومياه التبريد، ويقلل من استهلاك الطاقة.
تطبيق المنتج
تُستخدم مضخة المحرك المغناطيسي المبطنة بالفلور والتي لا تسبب تسربًا على نطاق واسع في نقل السوائل المسببة للتآكل في عمليات إنتاج البترول والصناعة الكيميائية وصناعة الأحماض وصناعة القلويات والصهر والأتربة النادرة والمبيدات الحشرية والصباغة والأدوية وصناعة الورق والطلاء الكهربائي والتحليل الكهربائي والتخليل ، وخاصة لنقل المواد القابلة للاشتعال والمتفجرة والمتطايرة والسامة والأحماض والقواعد القوية والعوامل العضوية والسوائل الثمينة.
قائمة المواد
| جزء | مادة | جزء | مادة | جزء | مادة |
| ①جسم المضخة | HT200 مبطنة F46 | ⑤كم المحور | الجرافيت المشبع/SIC | ⑨صامولة خلفية | رباعي فلورو |
| ②صمولة المكره | HT200 مبطنة F46 | ⑥غطاء المضخة | HT200 مبطنة F46 | ⑩مغناطيس خارجي | مغناطيسي دائم/مبطن بـ HT200 F46 |
| ③المكره | اف 50 | ⑦كم فاصل | بيك/F46 | ⑪ إطار التوصيل | اتش تي 200 |
| ④العمود | تصنيف الصناعة القياسي | ⑧مغناطيسي داخلي | مغناطيسي دائم/مبطن بـ HT200 F46 | ⑫ محرك كهربائي | مخصص |

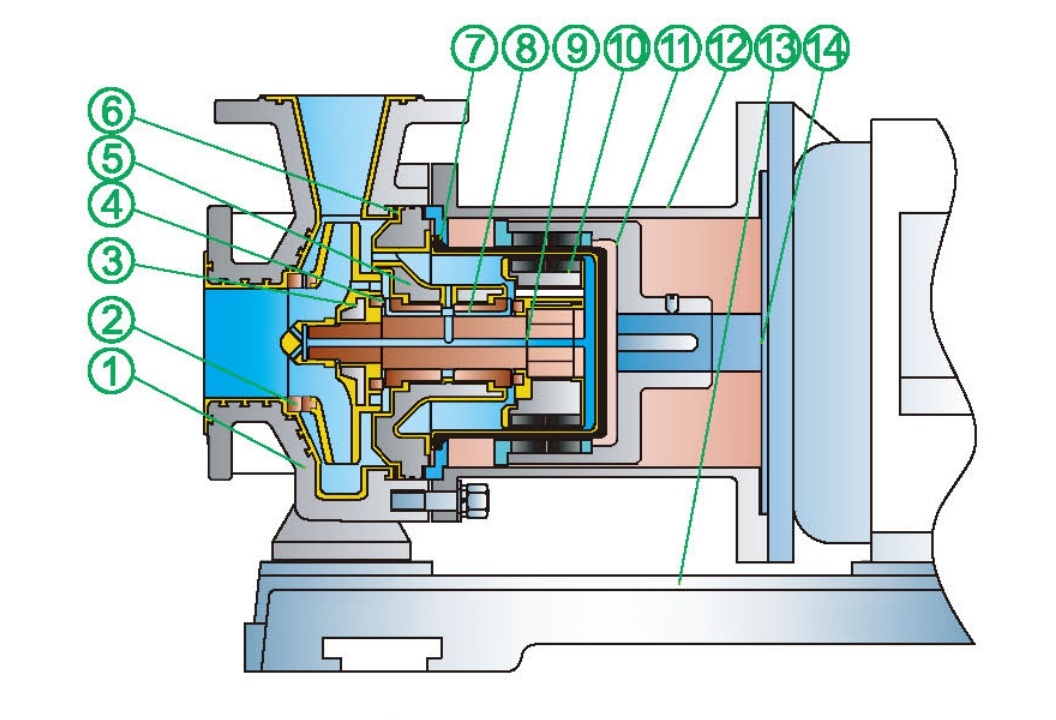

مخطط هيكلي
بيانات الأداء
| يكتب | الطاقة المقدرة | التدفق المقدر | الرأس المقدر | الجهد االكهربى | مادة غلاف المضخة | الشفط |
| 40-25-125 | 2.2 | 6.3 | 20 | 380 فولت | HT200 مبطنة F46 | 40*25 |
| 40-25-160 | 3 | 6.3 | 32 | 380 فولت | HT200 مبطنة F46 | 40*25 |
| 40-25-200 | 5.5 | 6.3 | 50 | 380 فولت | HT200 مبطنة F46 | 40*25 |
| 40-25-250 | 11 | 6.3 | 80 | 380 فولت | HT200 مبطنة F46 | 40*25 |
| 40-25-315 | 6.3 | 125 | 380 فولت | HT200 مبطنة F46 | 40*25 | |
| 50-32-125 | 2.2 | 12.5 | 20 | 380 فولت | HT200 مبطنة F46 | 50*32 |
| 50-32-160 | 4 | 12.5 | 32 | 380 فولت | HT200 مبطنة F46 | 50*32 |
| 50-32-200 | 7.5 | 12.5 | 50 | 380 فولت | HT200 مبطنة F46 | 50*32 |
| 50-32-250 | 15 | 12.5 | 80 | 380 فولت | HT200 مبطنة F46 | 50*32 |
| 50-32-315 | 12.5 | 125 | 380 فولت | HT200 مبطنة F46 | 50*32 | |
| 65-50-125 | 4 | 25 | 20 | 380 فولت | HT200 مبطنة F46 | 65*50 |
| 65-50-160 | 5.5 | 25 | 32 | 380 فولت | HT200 مبطنة F46 | 65*50 |
| 65-40-200 | 11 | 25 | 50 | 380 فولت | HT200 مبطنة F46 | 65*40 |
| 65-40-250 | 18.5 | 25 | 80 | 380 فولت | HT200 مبطنة F46 | 65*40 |
| 65-40-315 | 37 | 25 | 125 | 380 فولت | HT200 مبطنة F46 | 65*40 |
| 80-65-125 | 7.5 | 50 | 20 | 380 فولت | HT200 مبطنة F46 | 80*65 |
| 80-65-160 | 11 | 50 | 32 | 380 فولت | HT200 مبطنة F46 | 80*65 |
| 80-50-200 | 18.5 | 50 | 50 | 380 فولت | HT200 مبطنة F46 | 80*50 |
| 80-50-250 | 30 | 50 | 80 | 380 فولت | HT200 مبطنة F46 | 80*50 |
| 80-50-315 | 55 | 50 | 125 | 380 فولت | HT200 مبطنة F46 | 80*50 |
| 100-80-125 | 11 | 100 | 20 | 380 فولت | HT200 مبطنة F46 | 100*80 |
| 100-80-160 | 18.5 | 100 | 32 | 380 فولت | HT200 مبطنة F46 | 100*80 |
| 100-65-200 | 30 | 100 | 50 | 380 فولت | HT200 مبطنة F46 | 100*65 |
| 100-65-250 | 45 | 100 | 80 | 380 فولت | HT200 مبطنة F46 | 100*65 |
| 100-65-315 | 75 | 100 | 125 | 380 فولت | HT200 مبطنة F46 | 100*65 |
| 125-80-160 | 30 | 160 | 32 | 380 فولت | HT200 مبطنة F46 | 125*80 |
| 125-100-200 | 55 | 100 | 50 | 380 فولت | HT200 مبطنة F46 | 125*100 |
| 125-100-250 | 75 | 100 | 80 | 380 فولت | HT200 مبطنة F46 | 125*100 |
| 125-100-315 | 22 | 100 | 125 | 380 فولت | HT200 مبطنة F46 | 125*100 |
| 125-100-400 | 37 | 100 | 50 | 380 فولت | HT200 مبطنة F46 | 150*125 |
| 150-125-250 | 22 | 200 | 20 | 380 فولت | HT200 مبطنة F46 | 150*125 |
| 150-125-315 | 45 | 200 | 32 | 380 فولت | HT200 مبطنة F46 | 150*125 |
| 150-125-400 | 55 | 200 | 50 | 380 فولت | HT200 مبطنة F46 | 150*125 |
| 200-150-250 | 55 | 400 | 20 | 380 فولت | HT200 مبطنة F46 | 200*150 |
| 200-150-315 | 75 | 400 | 32 | 380 فولت | HT200 مبطنة F46 | 200*150 |
| 200-150-400 | 110 | 400 | 50 | 380 فولت | HT200 مبطنة F46 | 200*150 |

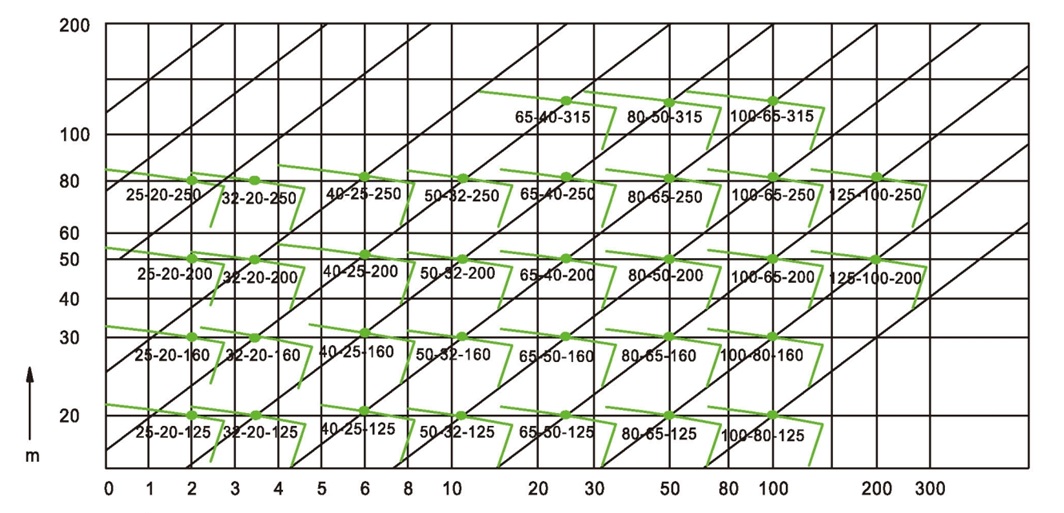

نطاق الأداء
ضغط التصميم: 1.6 ميجا باسكال، التدفق: 0.5~240 متر مكعب/ساعة، الارتفاع: 20~125 متر، الطاقة: 1.1~55 كيلو وات.
درجة الحرارة المطبقة:
① مادة بلاستيكية فلورية وسط حمضي قاعدي بأي تركيز -20~120 درجة مئوية؛
②مادة بلاستيكية هندسية، حمض مخفف ووسط قلوي -20~80 درجة مئوية.
