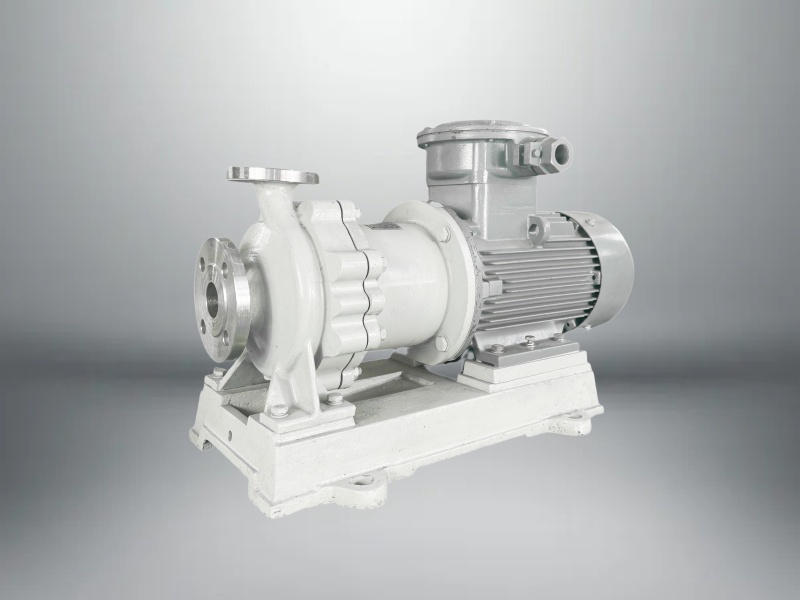

مضخة TC المغناطيسية المقاومة للتسرب تنتمي إلى الجيل الجديد من مضخات الطرد المركزي. تتكون من مضخة، ومشغل مغناطيسي، ومحرك. ينتقل عزم الدوران عبر القوة المغناطيسية، مما يمنع التسرب. تتميز هذه المضخات بمقاومتها للتآكل وإمكانية استخدامها في مختلف الصناعات، مثل الصناعات الكيميائية والدوائية.
رقم الصنف :
TCالنظام (موك) :
1لون :
Customziedطَرد :
Customziedمادة :
Steelدرجة حرارة العمل :
-60 to 300 ℃ضغط العمل :
1.6 to 6.3 MPaمضخة كيميائية بمحرك مغناطيسي مقاومة للتآكل ولا تسبب تسربًا
مضخة كيميائية مقاومة للتآكل بدون تسرب هي نوع جديد من المضخات التي تستخدم مبدأ ميكانيكا المغناطيسية الحديثة، وفقًا للشروط الفنية GB / T25140-2010 لمضخة الطاقة الدوارة بدون عمود (الفئة الثانية)، وهو ما يعادل المواصفات الفنية ISO 15783-2002 لمضخة الطاقة الدوارة بدون عمود (الفئة الثانية)، ومع الإشارة إلى مضخة الطرد المركزي بدون ختم API 685-2000 لصناعات البترول والكيميائيات الثقيلة والغاز الطبيعي، وتستخدم محرك مغناطيسي للمغناطيس الدائم لتحقيق انتقال عزم الدوران بدون تلامس، لأن الوسيط محصور في غلاف العزل الثابت، يتم تحقيق الغرض من ضخ الوسيط بدون تسرب، ويتم حل مشكلة تسرب ختم العمود لمضخة المحرك الميكانيكي تمامًا.
مزايا المنتج
1. يعتمد المغناطيس على مغناطيس الفريت، وكوبالت السماريوم Nd-Fe-Band، والذي يتمتع بمغناطيسية جيدة ومقاومة لدرجات الحرارة العالية ولا يسبب إزالة المغناطيسية؛
2. غلاف العمود والمحمل المنزلق مصنوعان من كربيد السيليكون عالي المقاومة للتآكل والجرافيت والرباعي فلورو ومواد أخرى، ومجهزان بأخاديد تزييت لضمان عمر خدمة المضخة بشكل فعال.
تطبيق المنتج
تُستخدم مضخة المواد الكيميائية المغناطيسية المقاومة للتآكل والتي لا تسبب التسرب على نطاق واسع لنقل السوائل المسببة للتآكل في عمليات إنتاج البترول والصناعة الكيميائية وصنع القلويات والصهر والأتربة النادرة والمبيدات الحشرية والصباغة والأدوية وصناعة الورق والطلاء الكهربائي والتحليل الكهربائي وما إلى ذلك.
قائمة المواد
| جزء | مادة | جزء | مادة | جزء | مادة |
| ①جسم المضخة | 304/316/316L | ⑥طوق الدفع | سبيكة صلبة | ⑪صامولة خلفية | 304/316/316L |
| ②صمولة المكره | 304/316/316L | ⑦غطاء المضخة | 304/316/316L | ⑫مغناطيس خارجي | مغناطيس دائم /HT200 |
| ③المكره | 304/316/316L | ⑧الحشية | مادة البولي تترافلوروإيثيلين | ⑬التوصيل | اتش تي 200 |
| ④العمود الرئيسي | 304/316/316L | ⑨كم المسافة | 304/316/316L | ⑭محرك | كما طلب العملاء |
| ⑤كم العمود | الجرافيت/SIC | ⑩مغناطيس داخلي | مغناطيس دائم /304/316/316L | ⑮لوحة القاعدة | اتش تي 200 |

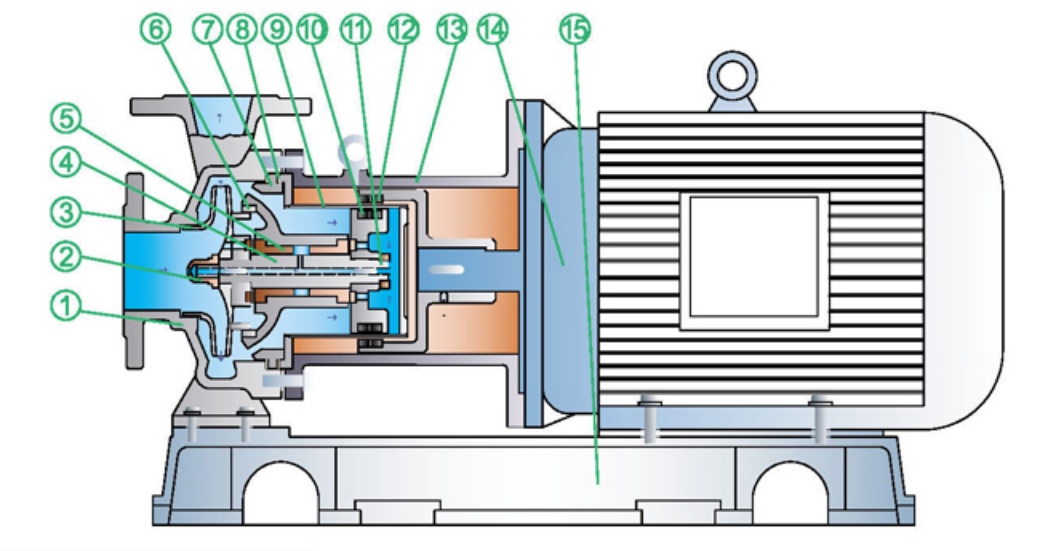

مخطط هيكلي
بيانات الأداء
| يكتب | الطاقة المقدرة | التدفق المقدر | الرأس المقدر | الجهد االكهربى | مادة غلاف المضخة | الشفط |
| 25-20-125 | 2.2 | 2.5 | 20 | 380 فولت | 304/316/316L | 25*20 |
| 25-20-160 | 3 | 2.5 | 32 | 380 فولت | 304/316/316L | 25*20 |
| 25-20-200 | 5.5 | 2.5 | 50 | 380 فولت | 304/316/316L | 25*20 |
| 25-20-250 | 11 | 2.5 | 80 | 380 فولت | 304/316/316L | 25*20 |
| 32-20-125 | 2.2 | 3.2 | 20 | 380 فولت | 304/316/316L | 32*20 |
| 32-20-160 | 3 | 3.2 | 32 | 380 فولت | 304/316/316L | 32*20 |
| 32-20-200 | 5.5 | 3.2 | 50 | 380 فولت | 304/316/316L | 32*20 |
| 32-20-250 | 11 | 3.2 | 80 | 380 فولت | 304/316/316L | 32*20 |
| 40-25-125 | 2.2 | 6.3 | 20 | 380 فولت | 304/316/316L | 40*25 |
| 40-25-160 | 3 | 6.3 | 32 | 380 فولت | 304/316/316L | 40*25 |
| 40-25-200 | 5.5 | 6.3 | 50 | 380 فولت | 304/316/316L | 40*25 |
| 40-25-250 | 11 | 6.3 | 80 | 380 فولت | 304/316/316L | 40*25 |
| 50-32-125 | 3 | 12.5 | 20 | 380 فولت | 304/316/316L | 50*32 |
| 50-32-160 | 4 | 12.5 | 32 | 380 فولت | 304/316/316L | 50*32 |
| 50-32-200 | 7.5 | 12.5 | 50 | 380 فولت | 304/316/316L | 50*32 |
| 50-32-250 | 15 | 12.5 | 80 | 380 فولت | 304/316/316L | 50*32 |
| 65-50-125 | 4 | 25 | 20 | 380 فولت | 304/316/316L | 65*50 |
| 65-50-160 | 7.5 | 25 | 32 | 380 فولت | 304/316/316L | 65*50 |
| 65-40-200 | 15 | 25 | 50 | 380 فولت | 304/316/316L | 65*40 |
| 65-40-250 | 18.5 | 25 | 80 | 380 فولت | 304/316/316L | 65*40 |
| 80-65-125 | 7.5 | 50 | 20 | 380 فولت | 304/316/316L | 80*65 |
| 80-65-160 | 15 | 50 | 32 | 380 فولت | 304/316/316L | 80*65 |
| 80-50-200 | 18.5 | 50 | 50 | 380 فولت | 304/316/316L | 80*50 |
| 100-80-125 | 15 | 100 | 20 | 380 فولت | 304/316/316L | 100*80 |
| 100-80-160 | 18.5 | 100 | 32 | 380 فولت | 304/316/316L | 100*80 |

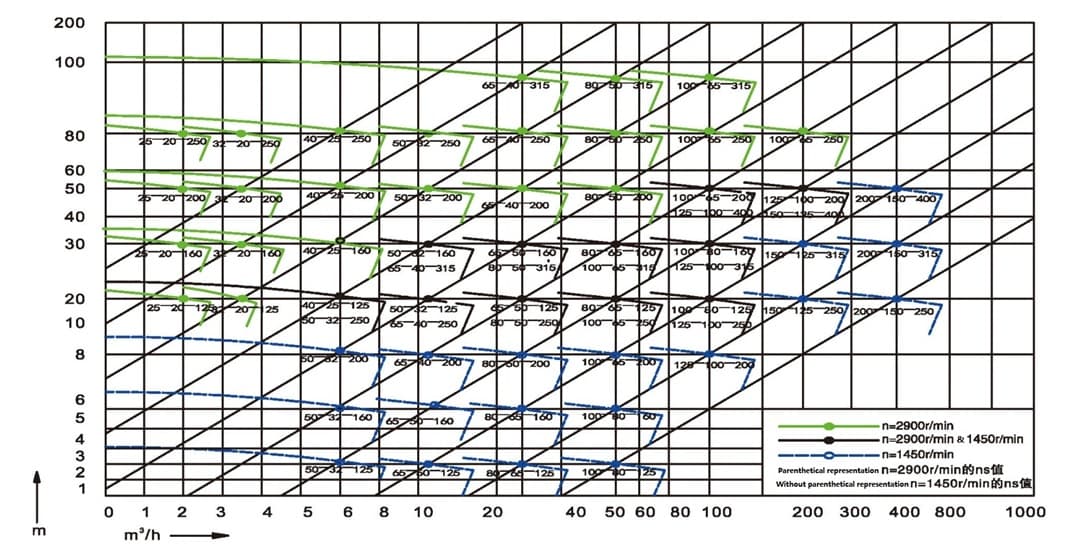

نطاق الأداء
ضغط التصميم: 1.6 ~ 6.3 ميجا باسكال، التدفق: 0.75 ~ 460 متر مكعب/ساعة، الرفع: 5 ~ 125 متر، الطاقة: 0.55 ~ 110 كيلو وات
درجة الحرارة المطبقة: -60 ~ 300 درجة مئوية، يتم اعتماد مواد جديدة، ومقاومة درجة الحرارة يمكن أن تصل إلى 450 درجة مئوية.
