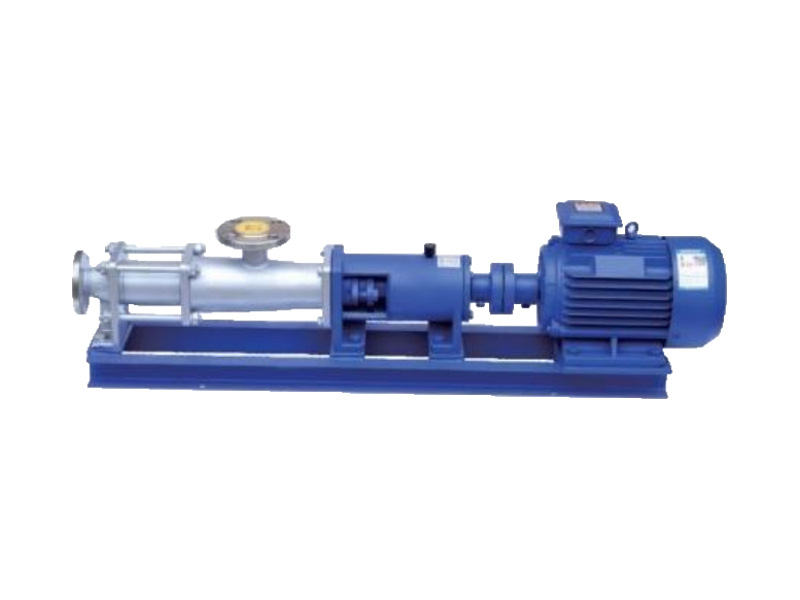

صُممت مضخة البرغي الأحادية المغلقة من النوع G لمعالجة السوائل اللزجة بكفاءة. يضمن هيكلها المحكم تشغيلًا خاليًا من التسرب وأداءً موثوقًا، مما يجعلها مثالية للتطبيقات الصناعية الشاقة.
رقم الصنف :
G-typeالنظام (موك) :
1دفع :
L/C T/T westernUnionأصل المنتج :
Chinaلون :
Customizedميناء الشحن :
Shanghai shenzhen guangzhouفترة إنتاج :
please contact 504893184@qq.com or CP +8613696510409طَرد :
Customizedمادة :
Stainless Steel/Cast Ironدرجة حرارة العمل :
＜40℃ضغط العمل :
2.5 MPaمضخة لولبية مفردة محكمة الغلق ذات شبكة داخلية
مضخة إزاحة موجبة مزودة بدوار حلزوني وثابت، وهي مضخة أحادية اللولب من النوع G مثالية لمعالجة السوائل اللزجة أو الكاشطة أو الحساسة للقص. في قطاعات مثل معالجة مياه الصرف الصحي والنفط والمعالجة الكيميائية، توفر تدفقًا سلسًا، وقدرة على التحضير الذاتي، وكفاءة عالية. يضمن هيكلها المتين تشغيلًا موثوقًا به مع صيانة بسيطة.
مزايا المنتج
مضخة G-type أحادية اللولب هي مضخة إزاحة موجبة دوارة مغلقة بالكامل، ذات شبكة داخلية. تتميز بقدرة فائقة على التكيف مع مختلف الوسائط، مما يوفر تدفقًا سلسًا ومستقرًا مع قدرة شفط قوية ونبض ضغط منخفض. يُمكّنها هذا التصميم من التعامل بكفاءة ليس فقط مع السوائل القابلة للتدفق، بل أيضًا مع المواد عالية اللزوجة، بالإضافة إلى الوسائط التي تحتوي على جزيئات صلبة، أو معلقات صلبة، أو مواد ليفية. بفضل نطاق التعديل الواسع والكفاءة العالية، تُستخدم مضخة G-type على نطاق واسع في صناعات مثل حماية البيئة، والهندسة البحرية، والبترول، والأدوية، والعناية الشخصية، والأغذية والمشروبات، والتخمير، والبناء، والتعدين، والمواد الكيميائية، والطباعة، وصناعة الورق، وتوليد الطاقة، والغلايات.
مبدأ العمل
مضخة اللولب الأحادي هي مضخة دوارة ذات إزاحة موجبة، ذات شبكة داخلية. برغي لامركزي (الدوار) وجلبة ثابتة (العضو الثابت) هما الجزءان الرئيسيان العاملان فيها. ينتج عن الأشكال الهندسية المميزة للعضو الدوار والعضو الثابت تكوين عدة حجرات محكمة الغلق. يتحرك الوسط داخل كل حجرة محكمة الغلق باستمرار وبشكل متساوٍ وبحجم ثابت من طرف الشفط إلى طرف التفريغ أثناء دوران العضو الدوار.
تعتبر مضخة المسمار المفرد مناسبة بشكل خاص لظروف التشغيل التالية بسبب الميزات التالية:
1. إدارة المواد شديدة اللزوجة
2. نقل المواد بالألياف أو الجسيمات الصلبة
3. التطبيقات التي تحتاج إلى ضغط ثابت ومستمر دون تغيرات متقطعة
4. الأنشطة التي تتطلب القليل من الاضطراب لمنع الإضرار بالبنية الجوهرية للوسيط
5. محيط هادئ
البيانات الفنية
| نموذج | معدل التدفق (م³)/h) | الضغط (ميجا باسكال) | الحد الأقصى للسرعة المسموح بها (دورة/دقيقة) | قوة المحرك (كيلوواط) | NPSH المطلوبة (م) | قطر شفة المدخل (مم) | قطر شفة المخرج (مم) | أقصى قطر للجسيمات المسموح به (مم) | الحد الأقصى المسموح به لطول الألياف (مم) |
| مجموعة العشرين - 1 | 0.8 | 0.6 | 960 | 0.75 | 4 | 25 | 25 | 1.5 | 25 |
| مجموعة العشرين - 2 | 0.8 | 1.2 | 960 | 1.5 | 4 | 25 | 25 | 1.5 | 25 |
| G25 - 1 | 2 | 0.6 | 960 | 1.5 | 4 | 32 | 25 | 2 | 30 |
| G25 - 2 | 2 | 1.2 | 960 | 2.2 | 4 | 32 | 25 | 2 | 30 |
| جي 30 - 1 | 5 | 0.6 | 960 | 2.2 | 4 | 50 | 40 | 2.5 | 35 |
| G30 - 2 | 5 | 1.2 | 960 | 3 | 4 | 50 | 40 | 2.5 | 35 |
| جي 35 - 1 | 8 | 0.6 | 960 | 3 | 4 | 65 | 50 | 3 | 40 |
| جي 35 - 2 | 8 | 1.2 | 960 | 4 | 4 | 65 | 50 | 3 | 40 |
| جي 40 - 1 | 12 | 0.6 | 960 | 4 | 4 | 80 | 65 | 3.8 | 45 |
| جي 40 - 2 | 12 | 1.2 | 960 | 5.5 | 4 | 80 | 65 | 3.8 | 45 |
| جي 50 - 1 | 20 | 0.6 | 960 | 5.5 | 4.5 | 100 | 80 | 5 | 50 |
| جي 50 - 2 | 20 | 1.2 | 960 | 7.5 | 4.5 | 100 | 80 | 5 | 50 |
| جي 60 - 1 | 30 | 0.6 | 960 | 11 | 5 | 125 | 100 | 6 | 60 |
| جي 60 - 2 | 30 | 1.2 | 720 | 11 | 5 | 125 | 100 | 6 | 60 |
| جي 70 - 1 | 45 | 0.6 | 720 | 11 | 5 | 150 | 125 | 8 | 70 |
| جي 70 - 2 | 45 | 1.2 | 720 | 15 | 5 | 150 | 125 | 8 | 70 |
| جي 85 - 1 | 60 | 0.6 | 720 | 11 | 5 | 150 | 150 | 10 | 80 |
| جي 85 - 2 | 60 | 1.2 | 720 | 15 | 5 | 150 | 150 | 10 | 80 |

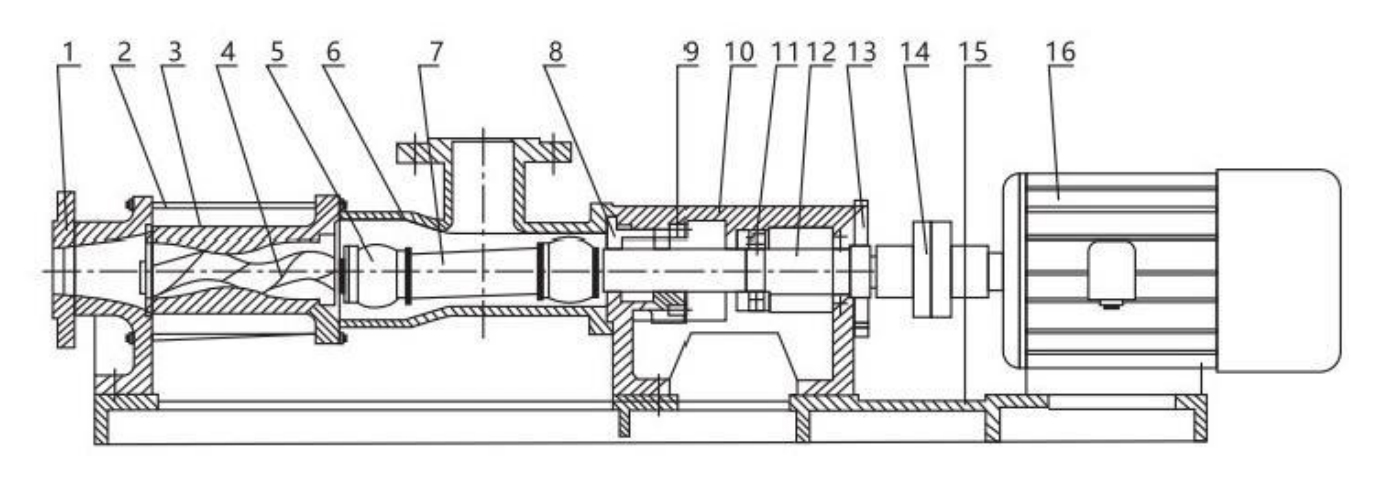

مخطط هيكلي
| لا. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 |
| اسم | هيئة التفريغ | قضيب ربط | الجزء الثابت | عمود المسمار | جسم التغذية | عمود التوصيل | مقعد التعبئة | مقعد المحمل | محمل | عمود القيادة | غطاء المحمل | اقتران | لوحة القاعدة | المحرك |
صُممت مضخة البرغي الأحادية المغلقة من النوع G لمعالجة السوائل اللزجة بكفاءة. يضمن هيكلها المحكم تشغيلًا خاليًا من التسرب وأداءً موثوقًا، مما يجعلها مثالية للتطبيقات الصناعية الشاقة.
