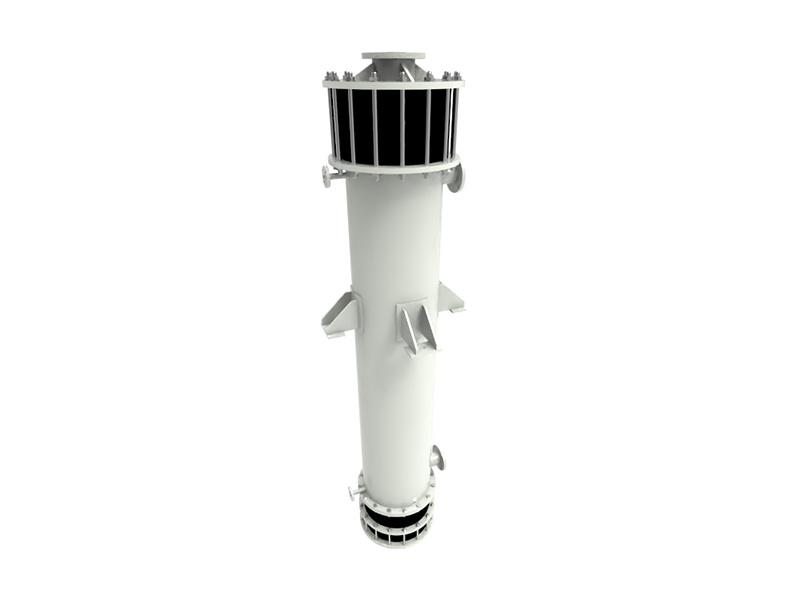

يُعدّ مبادل حراري GH المصنوع من الجرافيت ذي الرأس العائم، والمُكوّن من غلاف وأنبوب، جهازًا فعالًا وموثوقًا للغاية لنقل الحرارة. يتكون من أنابيب، ورأس عائم، وغلاف، وأجزاء أخرى.
رقم الصنف :
GHالنظام (موك) :
1لون :
Customizedطَرد :
Customizedمادة :
Graphiteدرجة حرارة العمل :
-20 to 140 ℃ضغط العمل :
Tube range≤0.2Mpa,Shell range≤0.3Mpa.مبادل حراري من الجرافيت برأس عائم على شكل صدفة وأنبوب
يُتاح تصنيع المعدات على نطاق واسع بفضل تصميمها البسيط والصغير ومقاومتها للسوائل. ولكن مقارنةً بنوع الثقب الكتلي، فهو أقل مقاومة للحرارة والضغط. يعمل بكفاءة في بيئات منخفضة الاهتزازات وخالية من الصدمات، ويُفضل استخدامه كجهاز تبريد (مكثف). يوجد نوعان من هذه المعدات: النوع الأول والنوع الثاني. النوع الثاني مُجهز بفاصل غاز-سائل، بينما يفتقر النوع الأول إلى واحد. يُفضل استخدام النوع الثاني كمكثف.
مزايا المنتج
فهو مناسب للتطبيقات واسعة النطاق، ويتميز بتصميم مضغوط، ومقاومة كيميائية استثنائية، وكفاءة عالية في نقل الحرارة، وسهولة الصيانة، والقدرة على تحمل التغيرات في الضغط ودرجة الحرارة.

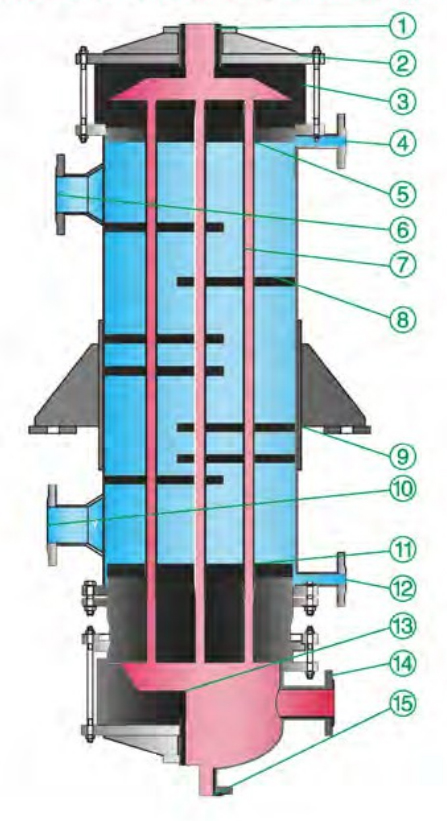

مخطط هيكلي
| تفاصيل الأجزاء | |
| 1 | استيراد المواد |
| 2 | لوحة الغطاء العلوي |
| 3 | رأس الجرافيت العلوي |
| 4 | ميناء الدفاع الجوي |
| 5 | لوحة غطاء علوية للرأس العائم من الجرافيت |
| 6 | مَنفَذ |
| 7 | أنبوب تبادل الحرارة الجرافيتي |
| 8 | حاجز الجرافيت |
| 9 | دعم المعدات |
| 10 | المدخول |
| 11 | لوحة غطاء سفلية للرأس العائم من الجرافيت |
| 12 | منفذ التصريف |
| 13 | رأس سفلي من الجرافيت |
| 14 | مخرج العادم |
| 15 | تصدير المواد |
يُعدّ مبادل حراري GH المصنوع من الجرافيت ذي الرأس العائم، والمُكوّن من غلاف وأنبوب، جهازًا فعالًا وموثوقًا للغاية لنقل الحرارة. يتكون من أنابيب، ورأس عائم، وغلاف، وأجزاء أخرى.
