يتميز النوع الجديد من المبادلات الحرارية المصنوعة من الجرافيت بصغر حجمه وسهولة استبدال أجزائه. ويتكون من كتل أسطوانية غير منفذة من الجرافيت، وأغطية علوية وسفلية من الجرافيت، ورؤوس علوية وسفلية من الجرافيت، وغلاف معدني، وحشوة، بالإضافة إلى مكونات أخرى. ويوفر هذا النوع مقاومة جيدة نسبياً للتآكل، وحجماً صغيراً، ووزناً خفيفاً، ويُستخدم على نطاق واسع في مجالات متنوعة كالصناعات الكيميائية، والبترولية، والأنابيب، والمعادن، والأدوية، والإلكترونيات، والأغذية، وحماية البيئة.

يتميز النوع الجديد من المبادلات الحرارية المصنوعة من الجرافيت بسعره المعقول، ومقاومته العالية للحرارة، وكفاءته العالية في التكثيف. تتراوح درجة حرارة تشغيله بين -20 درجة مئوية و170 درجة مئوية، وضغط تشغيله بين 0.4 ميجا باسكال و0.8 ميجا باسكال. بعد التشغيل في فصل الشتاء، يجب تفريغ سائل التبريد بالكامل من داخل الجهاز لمنع تجمده واحتمالية تشققه. بالإضافة إلى ذلك، يجب اتخاذ تدابير لمنع تبخر المادة وتبلورها، مما قد يؤدي إلى انسداد الأنابيب. في ظل ظروف التشغيل، يجب أن يتحمل مبرد الجرافيت الضغط الشعاعي والمحوري الناتج عن سائل التبريد داخل الأنابيب وخارجها.

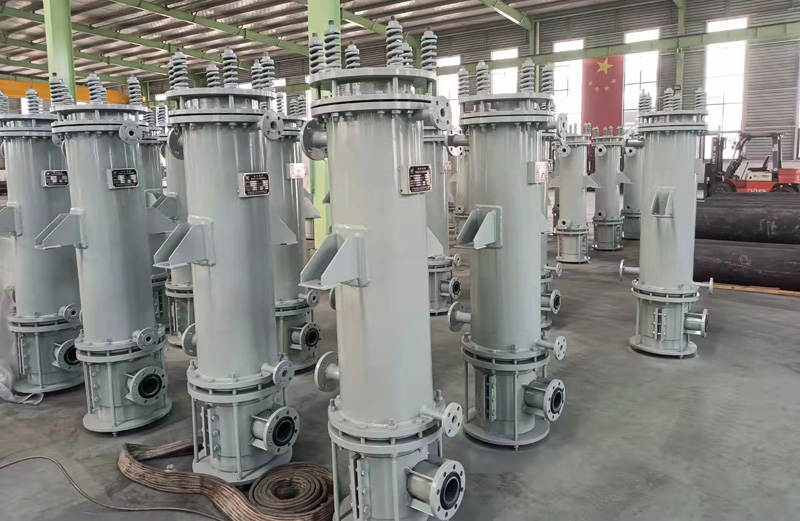

تعتمد معدات المبادل الحراري الجرافيتي الجديدة، المصنعة من قبل مصنع شينغشي داتانغ الكيميائي، على وحدات نمطية قياسية. تُغلق وحدات الجرافيت بحلقات دائرية من مادة PTFE أثناء التجميع، مما يُغني عن استخدام المواد اللاصقة في عملية التصنيع. يُحسّن هذا التصميم نطاق درجة حرارة التشغيل ويُطيل عمر المعدات. داخل الجهاز، تتدفق المواد المسببة للتآكل عبر الفتحات الطولية، بينما تمر المواد غير المسببة للتآكل عبر الفتحات العرضية. تم تركيب نوابض ضغط لتوفير تعويض تلقائي للتمدد والانكماش الحراري، مما يضمن إحكامًا وحماية فعالين. تتميز المعدات بمقاومة عالية للحرارة والضغط، ومقاومة ممتازة للصدمات الحرارية، وكفاءة حجمية عالية، وأداء نقل حرارة فعال، مما يجعلها سهلة التركيب والتفكيك والصيانة.
